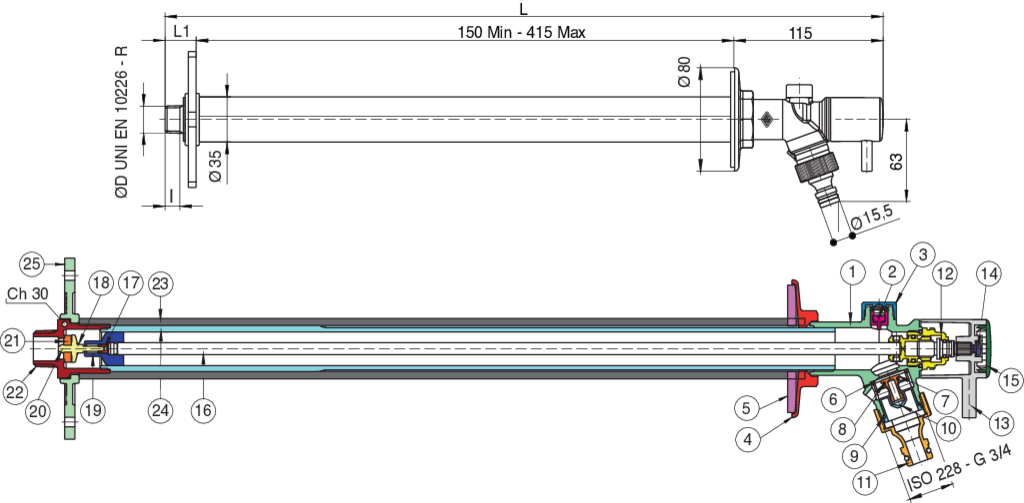

Posizione | Nome parte | Materiale | N.° pezzi |
---|---|---|---|
1 | CORPO | BRASS CW617N UNI EN 12420 | 1 |
2 | VALVOLA DI RITEGNO | POM | 1 |
3 | TAPPO | BRASS CW614 UNI EN 12164 | 1 |
4 | ROSONE | BRASS CW617 UNI EN 12420 | 1 |
5 | SPUGNA | POR 300/60 ASTM D-1056 | 1 |
6 | GUARNIZIONE PIANA | NBR | 1 |
7 | OTTURATORE | POM | 1 |
8 | O-RING | NBR | 1 |
9 | O-RING | NBR | 1 |
10 | BUSSOLA | POM | 1 |
11 | PORTAGOMMA | PP | 1 |
12 | OTTURATORE | BRASS CW614 UNI EN 12164 | 1 |
13 | MANIGLIA | ZAMA/G Zn A14 ALLOY UNI EN 1774 | 1 |
14 | VITE | STEEL | 1 |
15 | TAPPO | ABS | 1 |
16 | ASTA | BRASS CW617 UNI EN 12164 | 1 |
17 | GHIERA | BRASS CW614 UNI EN 12164 | 1 |
18 | MOLLA | STAINLESS STEEL AISI 302 | 1 |
19 | SUPPORTO | POM | 1 |
20 | OTTURATORE | BRASS CW614 UNI EN 12164 | 1 |
21 | GUARNIZIONE PIANA | NBR | 1 |
22 | RACCORDO | BRASS CW617N UNI EN 12420 | 1 |
23 | GUAINA ISOLANTE | POLYETHYLENE FOAM | 1 |
24 | RACCORDO | BRASS CW614 UNI EN 12164 | 1 |
25 | SUPPORTO | PA6 | 1 |
MISURA | DN | MASTER BOX | CODICE | ØP | I | L | L1 | Kv | PN | Kg |
---|---|---|---|---|---|---|---|---|---|---|
1/2" | 15 | 1 | 4800040000 | 12 | 11,4 | 554 | 24 | 2,4 | 10 | 1,72 |
3/4" | 20 | 1 | 4800050000 | 12 | 12,7 | 555,5 | 25,5 | 2,4 | 10 | 1,73 |
Limiti di temperatura: -20°C +90°C.
Disponibili ricambi, artt. RI813-RI772-RI814-RI812.
