VANNES Á BOISSEAU SPHÉRIQUE
/
EXPO-SFER
/
6623
EXPO-SFER
6623

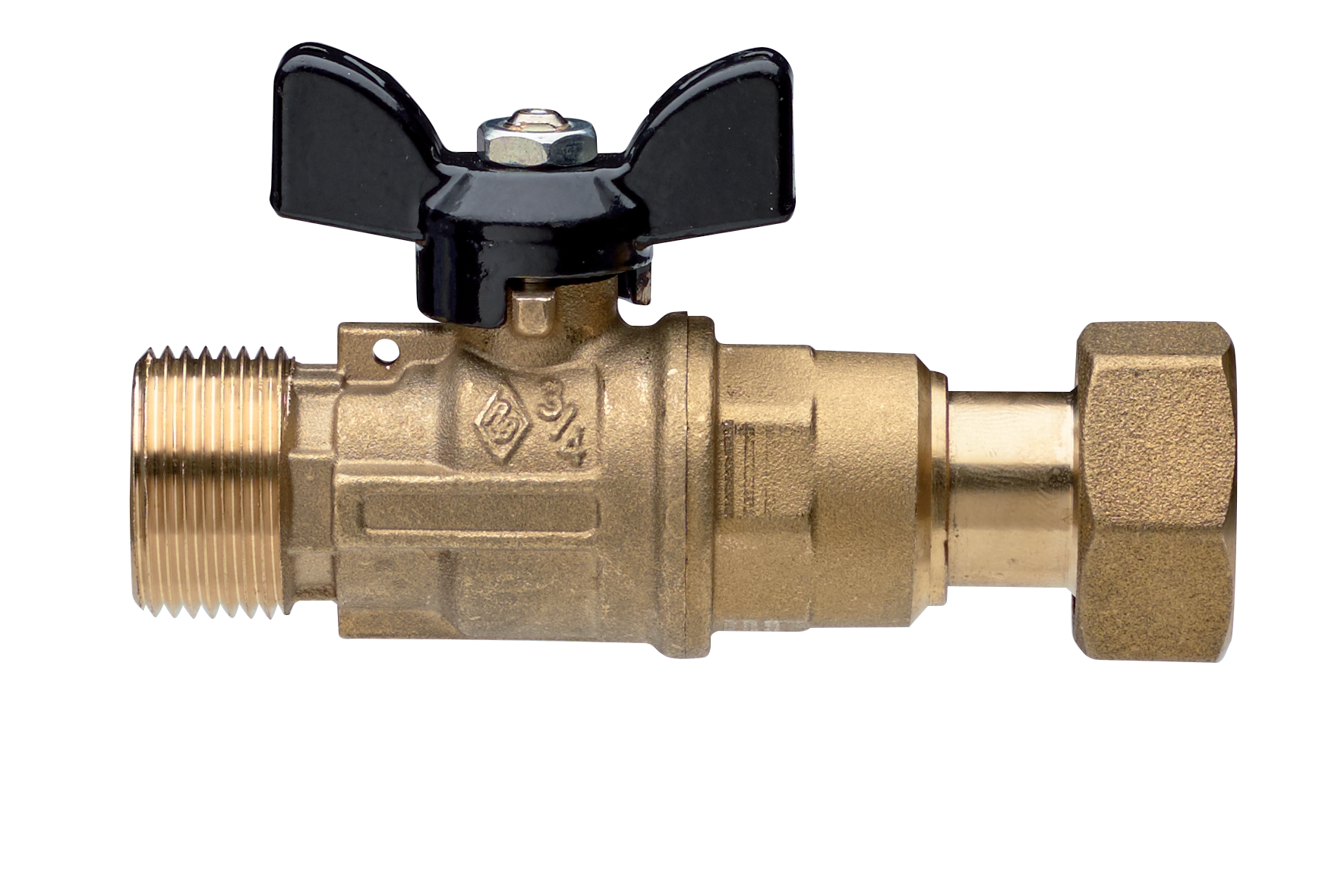

Vannes à boisseau sphérique pour modules comptabilisation de chaleur, taraudage male et bague télescopique, papillon noir.

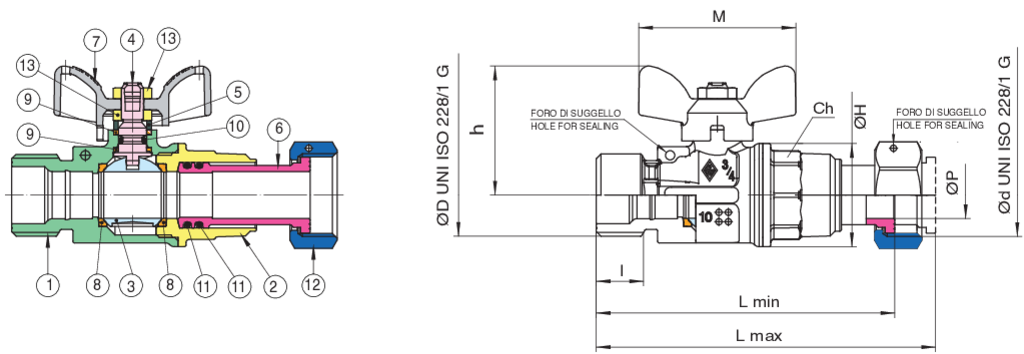

Spécifications techniques
Position
Nom de la pièce
Matériel
N.° pièces
1
CORPS
BRASS CW617N UNI EN 12420
1
2
MANCHON
BRASS CW617N UNI EN 12165
1
3
BILLE
BRASS CW617N UNI EN 12165
1
4
TIGE
BRASS CW614N UNI EN 12164
1
5
BAGUE DE PRESSURE ETOUPE
BRASS CW614N UNI EN 12164
1
6
RACCORD
BRASS CW614N UNI EN 12164
1
7
PIOGNÉE À PAPILLON
ALUMINIUM EN-AC 46100 EN 1706
1
8
JOINT DE TENUE BILLE
PTFE
2
9
JOINT DE L’AXE
PTFE
2
10
O-RING
EPDM
1
11
O-RING
EPDM PEROX
2
12
ECROU
BRASS CW617N UNI EN 12420
1
13
ECROU
STEEL CL 04
2
TAILLE
DN
BOX
MASTER BOX
CODE
ØP
I
Ch
ØH
L min
L max
h
M
Kv
PN
Kg
3/4" x 3/4"
20
10
20
6623050000
15
15
27
33
95
108
41
50
16,3
16
0,31
1" x 1"
25
20
40
6623060000
20
15,5
34
39
101
117
45
57
29,5
16
0,49
Temperature range: -20°C +140°C.

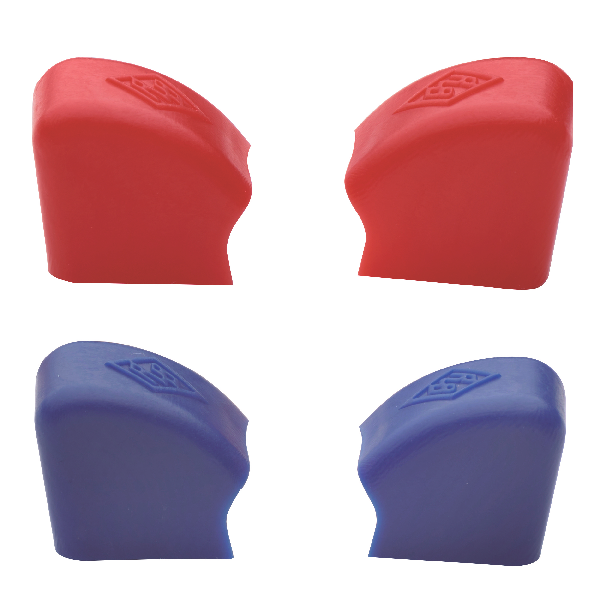

Cover available, art. 6670.
