SÉRIE GAZ
/
VANNES Á BOISSEAU SPHÉRIQUE POUR GAZ
/
6166
VANNES Á BOISSEAU SPHÉRIQUE POUR GAZ
6166

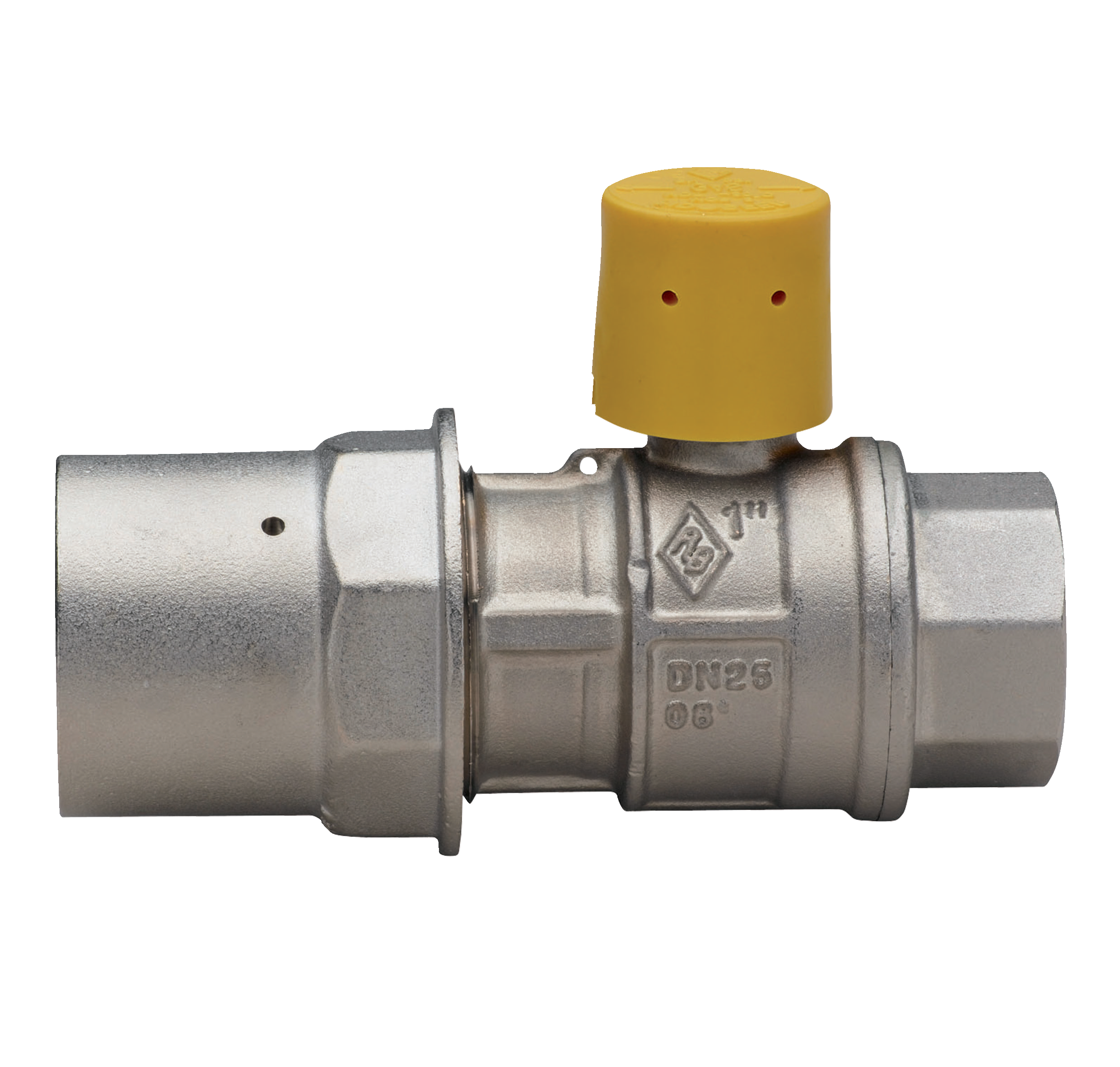

Robinet à boiseau sphérique pour colonne montante gaz avec capuchon plombable, à passage total, taraudage femelle et connexion PE et raccord pour tuyau de protection en acier.

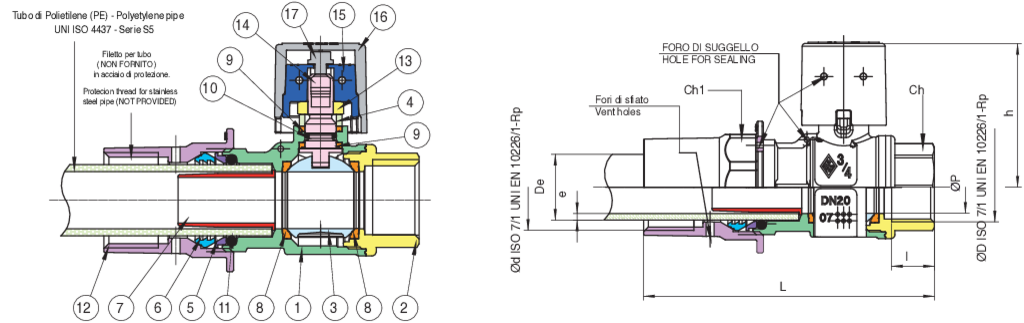

Spécifications techniques
Position
Nom de la pièce
Matériel
N.° pièces
1
CORPS
BRASS CW617N UNI EN 12165
1
2
MANCHON
BRASS CW617N UNI EN 12165
1
3
BILLE
BRASS CW617N UNI EN 12165
1
4
BAGUE DE PRESSE ETOUPE
BRASS CW614N UNI EN 12164
1
5
BAGUE DE PRESSE ETOUPE
BRASS CW614N UNI EN 12164
1
6
BAGUE
BRASS CW614N UNI EN 12164
1
7
SOUTIEN
BRASS CW614N UNI EN 12164
1
8
JOINT DE TENUE BILLE
PTFE
2
9
JOINT ANTIFRICTION
PTFE
2
10
O-RING
NBR
1
11
O-RING
NBR
1
12
ECROU
BRASS CW617N UNI EN 12165
1
13
ECROU
BRASS CW617N UNI EN 12165
1
14
TIGE
BRASS CW614N UNI EN 12164
1
15
CAPUCHON PLOMBABLE
ZAMA/G Zn Al4 ALLOY UNI 3717
1
16
BOUCHON
PE
1
17
VIS
STEEL CL 4.8
1
ØD x De
DN
Ød UNI EN 10226-1 Rp
BOX
MASTER BOX
CODE
ØP
I
e
L
h
Ch
Ch1
MOP
Kg
3/4"x25
20
1''
10
40
6166050025
20
16,3
2,5
110,5
54,5
31
40
5
0,54
1"x32
25
1''1/4
10
20
6166060032
25
19,1
3
128
58
38
50
5
0,82
1"1/4x40
32
1''1/2
6
12
6166070040
32
21,4
3,7
147,5
69
48
60
5
1,27
1"1/2x50
40
2''
4
8
6166080050
40
21,4
4,6
167
75
54
70
5
1,87
2"x63
50
2''1/2
2
4
6166100063
50
25,7
5,8
194,5
89
67
85
5
2,53
Temperature range: -20°C +60°C.
