2701

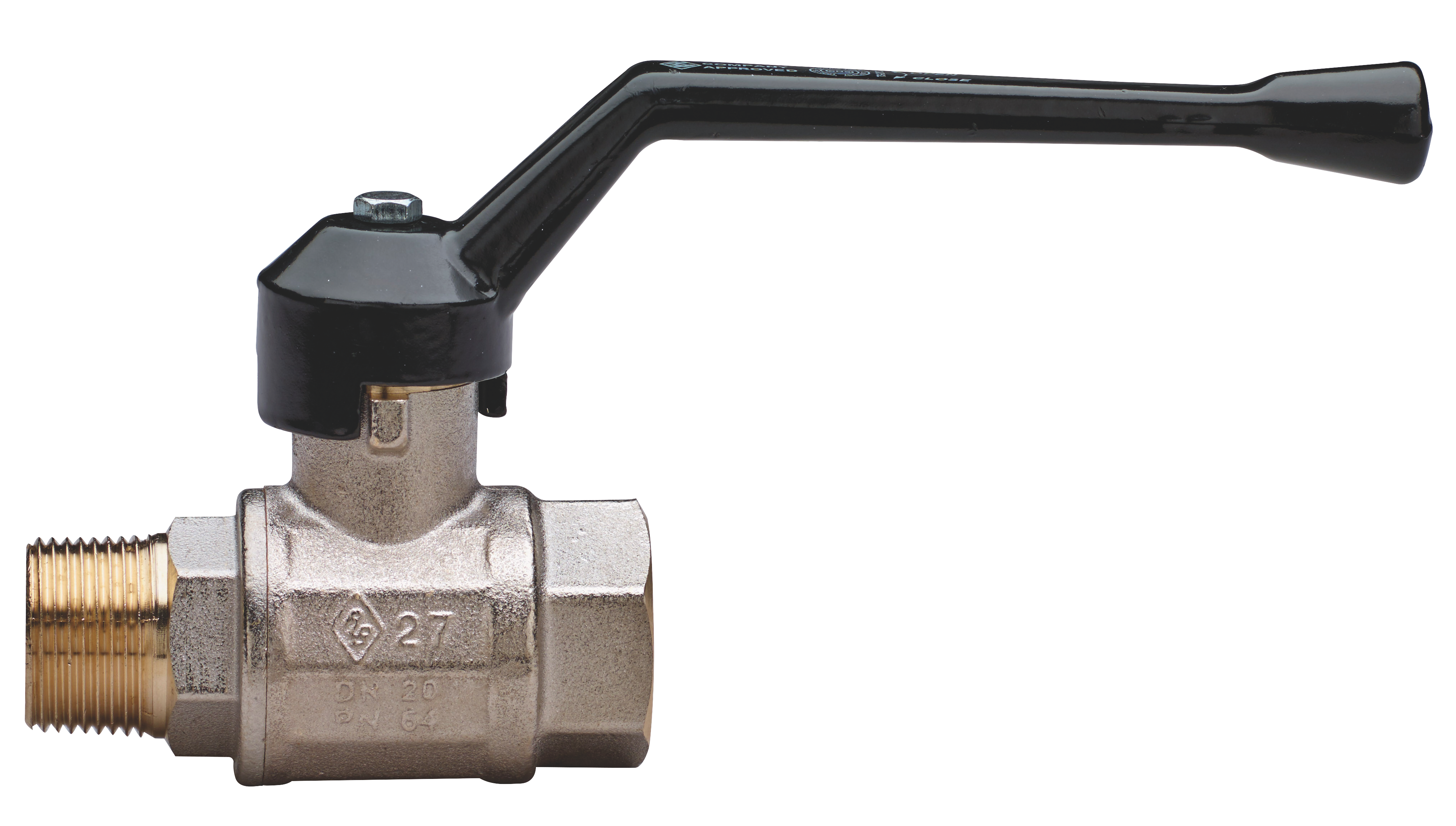

Kugelhahn mit vollem Durchgang, IG/AG, mit Aluminiumhebel.

Technische Spezifikationen

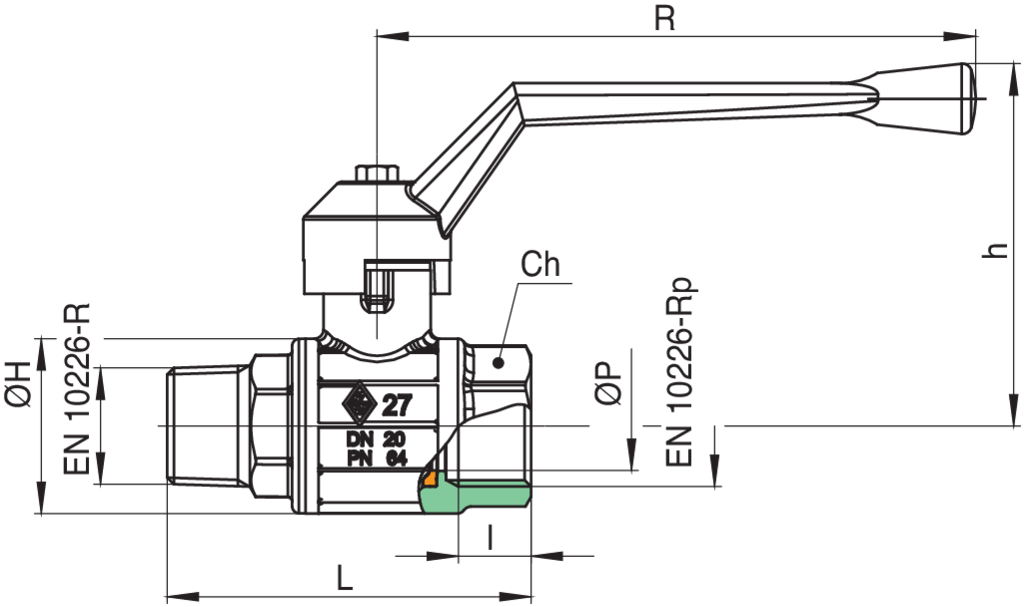

GRÖßE	DN	BOX	MASTER BOX	CODE	ØP	I	L	ØH	Ch	R	h	Kv	PN	Kg
1/4"	8	20	80	2701020000	8	11	62	28	22	120	62	5,4	64	0,25
3/8"	10	20	80	2701030000	10	11,4	61,5	28	22	120	62	6	64	0,25
1/2"	15	20	40	2701040000	15	15	72,5	33	27	120	64	16,3	64	0,33
3/4"	20	10	20	2701050000	20	16,3	81,5	39	32	134	80	29,5	64	0,49
1"	25	10	20	2701060000	25	19,1	94,5	49	38	134	83	43	64	0,73
1"1/4	32	6	12	2701070000	32	21,4	111	59	48	170	105	89	50	1,16
1"1/2	40	4	8	2701080000	40	21,4	119	73	54	170	110	230	50	1,58
2"	50	2	4	2701100000	50	25,7	141,5	87	67	205	123	265	40	2,56

Temperature range: -20°C +160°C.
