Technische Spezifikationen

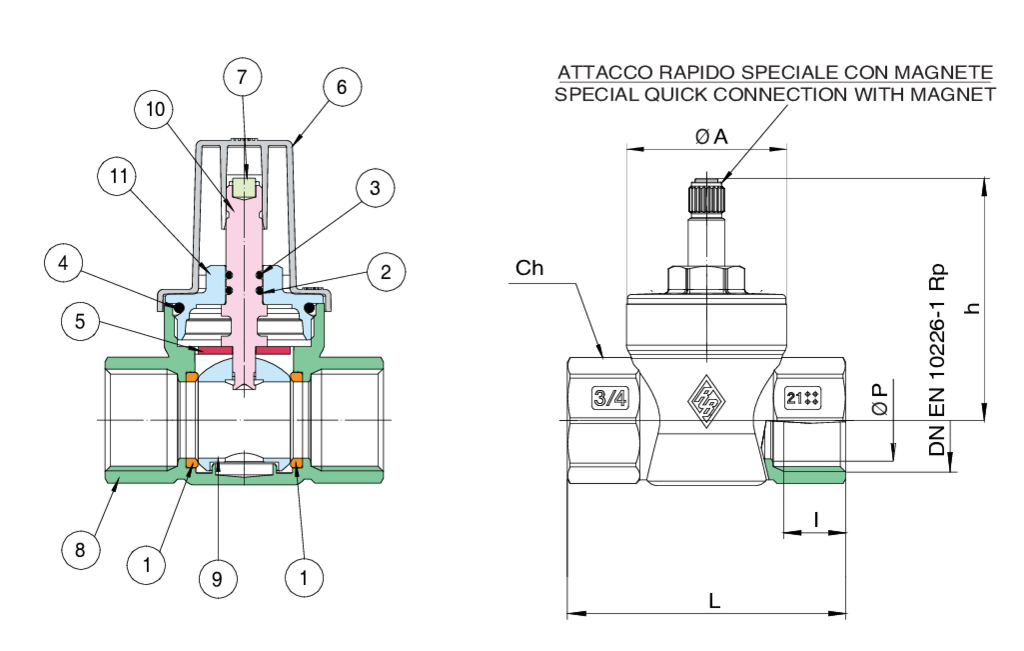

Position Teilname Material Nr. Stück
1 KUGELDICHTUNG PTFE 2
2 O-RING NBR 1
3 O-RING FKM 1
4 O-RING NBR 1
5 UNTERLEGSCHEIBE STAINLESS STEEL AISI 304 1
6 DECKEL POLY PROPYLENE 1
7 MAGNET NEODIMIO 1
8 GEHÄUSE BRASS CW617N UNI EN 12420 1
9 KUGEL BRASS CW617 UNI EN 12420 1
10 SPINDEL BRASS CW614N UNI EN12164-UNI EN12168 1
11 VORSPANNRING BRASS CW617 UNI EN 12420 1
GRÖßE DN BOX MASTER BOX CODE ØP I L Ch h ØA Kv PN Kg
1/2" 15 10 40 4491040000 15 15 63,5 26 58,5 32 16,3 30 0,245
3/4" 20 10 20 4491050000 20 16,3 73 31 63,5 42 29,5 30 0,406

Temperature range: -20°C +90°C.

The accessories, items 6808-RI817-RI818-RI819-RI820, are available.

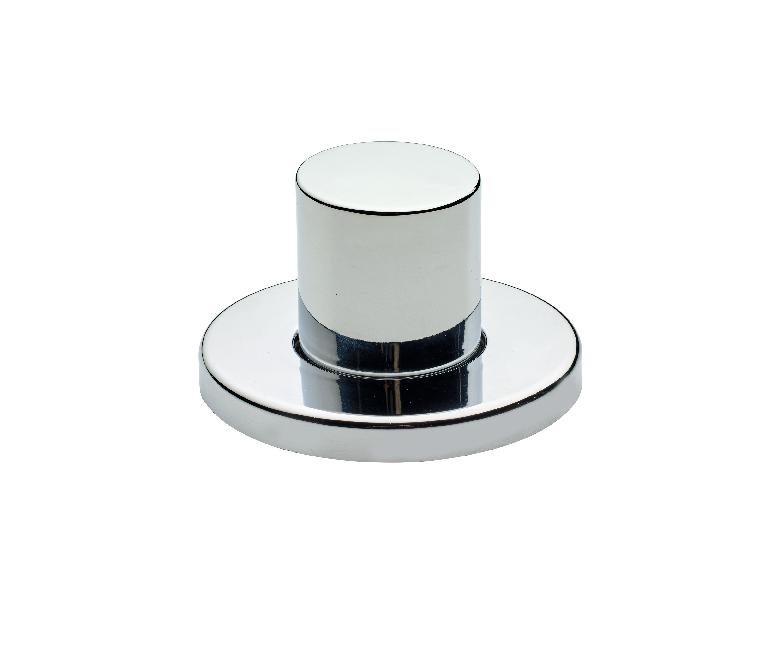

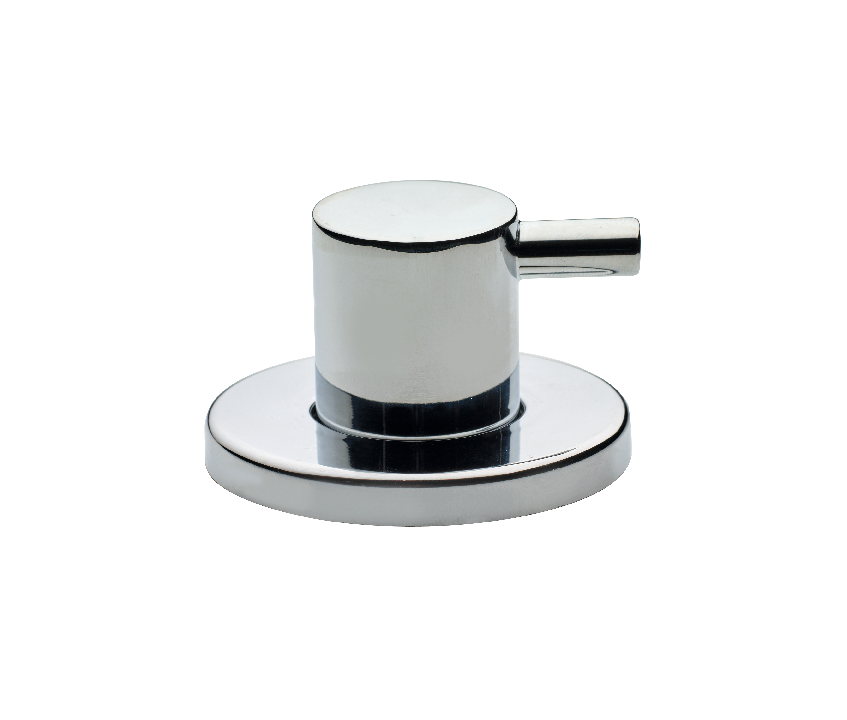

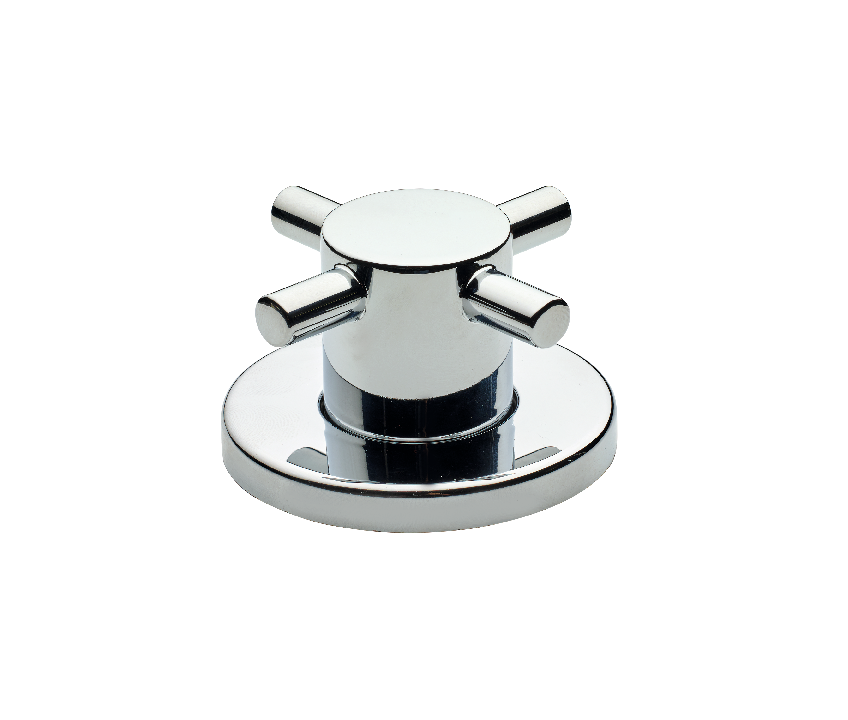

To be used in combination with art. 43F0-43F1-43F2.
