CATALOGO
/
SERIE VALVOLE A SFERA
/
UNI-SFER
/
4583
UNI-SFER

4583

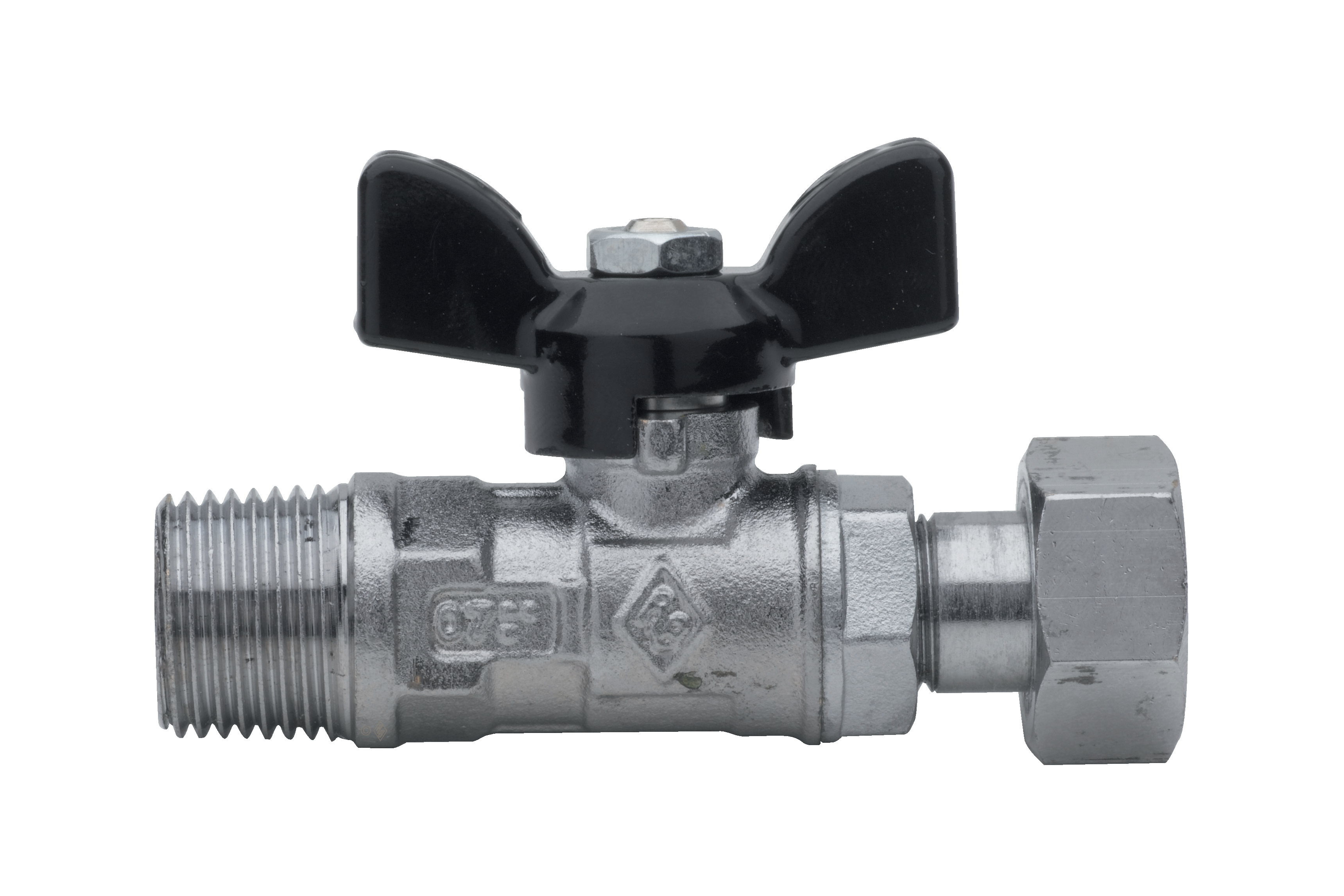

Valvola a sfera, filettatura maschio, con girello, farfalla in alluminio.
Specifiche tecniche

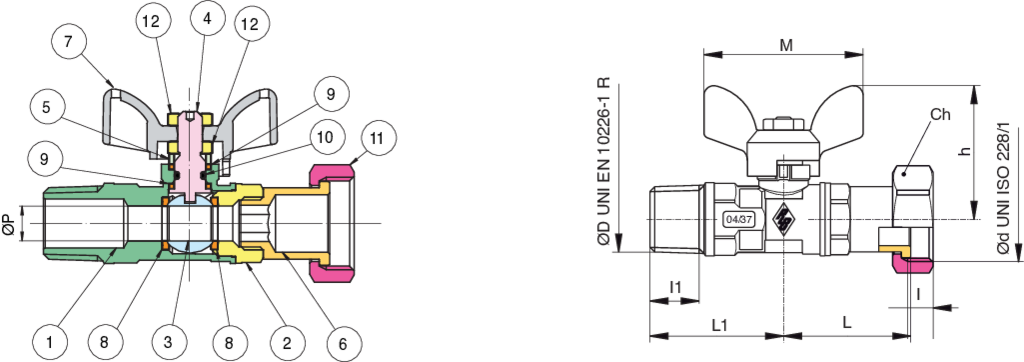

Posizione Nome parte Materiale N.° pezzi
1 CORPO BRASS CW617N UNI EN 12165 1
2 MANICOTTO BRASS CW617N UNI EN 12165 1
3 SFERA BRASS CW614N UNI EN 12164 1
4 ASTA BRASS CW614N UNI EN 12164 1
5 BUSSOLA BRASS CW617N UNI EN 12165 1
6 CANNOTTO BRASS CW617N UNI EN 12165 1
7 FARFALLA ALUMINIUM EN-AC 46100 1
8 GUARNIZIONE SFERA PTFE 2
9 GUARNIZIONE ANTIATTRITO PTFE 2
10 O-RING NBR 1
11 DADO BRASS CW617N UNI EN 12165 1
12 DADO STEEL 6/S 2
ØD x Ød BOX MASTER BOX CODICE ØP L L1 l l1 Ch h M PN Kg
1/2" x 1/2" 20 80 4583250000 10 34,75 42 8 15 24 38,5 50 30 0,20
1/2" x 3/4" 10 40 4583260000 10 40 42 8 15 30 38,5 50 30 0,24
3/4" x 3/4" 10 40 4583270000* 14 29 10,7 9,5 29,2 30 35,5 38 16 0,21

Limiti di temperatura: -15°C +120°C.

* Versione non nichelata filettata ISO 228/1.

Disponibile coprifarfalla, art. 6670.
