UNI-SFER

4504

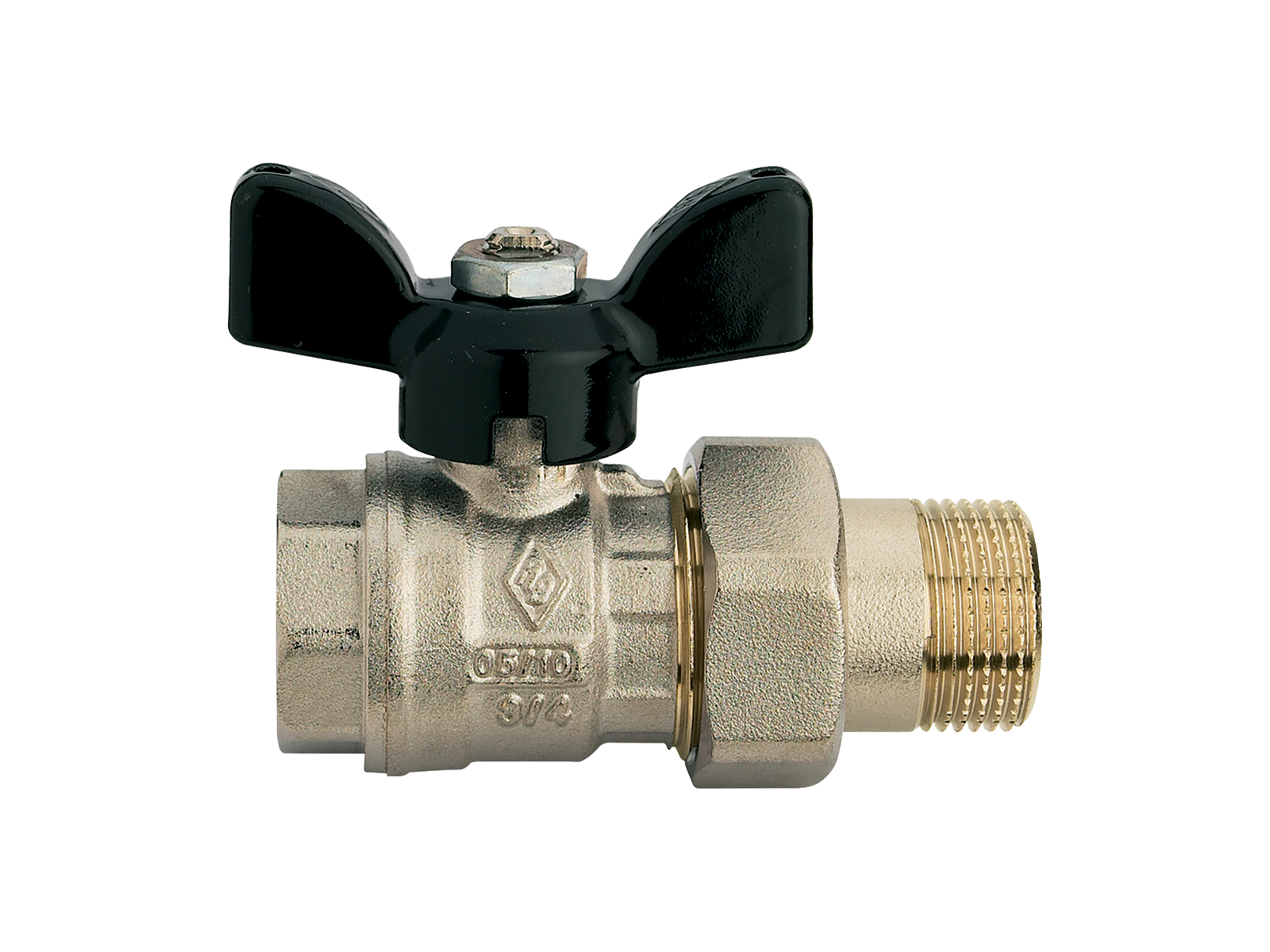

Valvola a sfera a passaggio totale, filettatura femmina, raccordo per collettori con farfalla in alluminio.

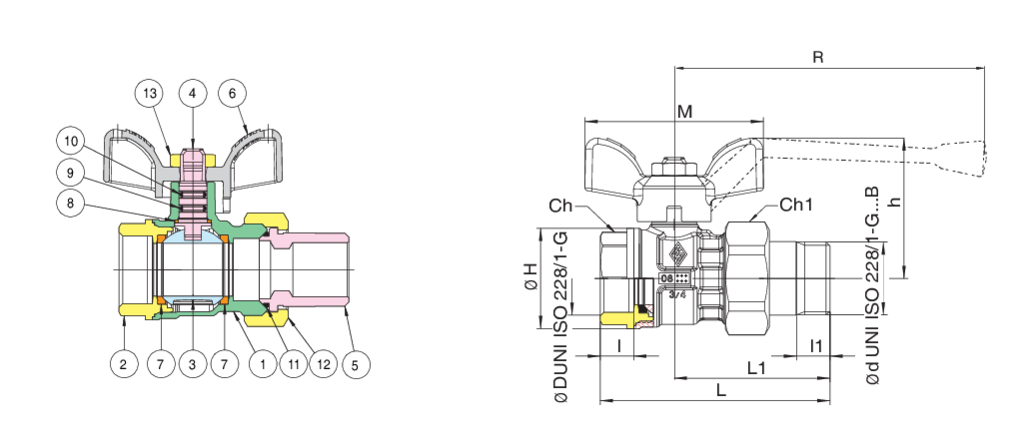

Specifiche tecniche

Posizione	Nome parte	Materiale	N.° pezzi
1	CORPO	BRASS CW617N UNI EN 12165	1
2	MANICOTTO	BRASS CW617N UNI EN 12165	1
3	SFERA	BRASS CW617N UNI EN 12165	1
4	ASTA	BRASS CW614N UNI EN 12164	1
5	CANNOTTO	BRASS CW617N UNI EN 12165	1
6	FARFALLA	ALUMINIUM EN-AC 46100 EN 1706	1
7	GUARNIZIONE SFERA	PTFE	2
8	GUARNIZIONE ANTIATTRITO	PTFE	1
9	O-RING	NBR	2
10	O-RING	FKM	1
11	O-RING	EPDM	1
12	DADO	BRASS CW617N UNI EN 12165	1
13	DADO	STEEL CL 04	1

ØD x Ød	BOX	MASTER BOX	CODICE	ØD	I	l1	Ch	Ch1	ØH	L	L1	h	h1	M	R	Kv	PN	Kg
ØD x 1/4"	6	12	4504280000	3/4"	12	16	52	52	43,5	107,3	78,5	53	-	64	-	29,5	40	0,57
ØD x 1/2"	20	80	4504040000	1/2"	12	10	30	30	30	73,5	49,5	39,5	-	50	-	16,3	40	0,22
ØD x 3/4"	10	40	4504050000	3/4"	12	12	37	37	36	82,5	55,5	50,5	-	64	-	29,5	40	0,35
ØD x 1"	10	20	4504060000	1"	14,5	14	47	47	43,5	99	65,5	53	-	64	-	43	40	0,58
ØD x 1”1/4	6	12	4504070000	*1”1/4	16	16	52	52	53	106	68	-	75,5	-	160	84,6	40	0,83
ØD x 1”1/2	4	8	4504080000	*1”1/2	18	18	64	64	65	120,5	76	-	81,5	-	160	218,5	40	1,30
ØD x 1"	10	20	4504580000	3/4"	12	14	47	47	43,5	95,8	66	53	-	64	-	29,5	40	0,58
ØD x 1"1/4	6	12	4504290000	1"	14,5	16	52	52	43,5	110,5	78,5	53	-	64	-	43	40	0,72
ØD x 2”	2	4	4504100000	*2”	19	20	81	81	80	139	87,5	-	99,5	-	190	251,5	40	2,07

Limiti di temperatura: -20°C +130°C.

* Versione con leva in alluminio reversibile.

Disponibili accessori, artt. 5808-6404.

Disponibile coprileva e coprifarfalla, art. 6670.
