SERIE VALVOLE A SFERA
/
EXPO-SFER
/
1810
EXPO-SFER

1810

Valvola a sfera a passaggio totale, filettatura F/F, con leva in acciaio.
Specifiche tecniche

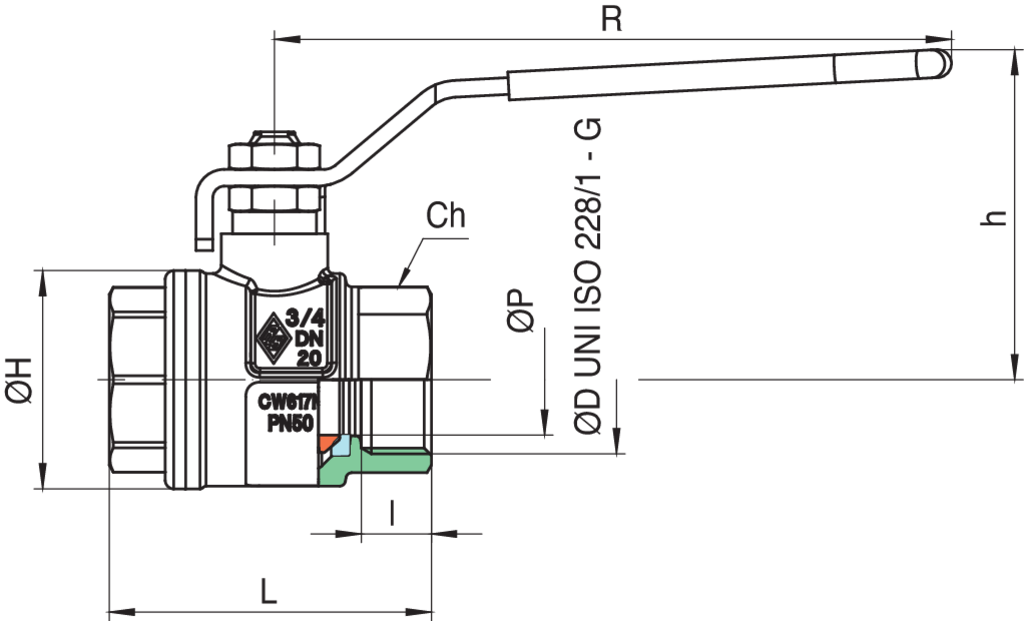

MISURA DN BOX MASTER BOX CODICE ØP I L ØH Ch R h Kv PN Kg
1/4"* 8 20 80 1710020000 10 11 51,5 23 20 95 43 5,4 64 0,15
3/8"* 10 20 80 1710030000 10 11,4 51,5 23 20 95 43 6 64 0,14
1/2" 15 20 80 1810040000 15 13,5 55 33 25 96 47 16,3 64 0,20
3/4" 20 10 40 1810050000 20 12,5 57,5 39 31 120 59 29,5 50 0,26
1" 25 10 20 1810060000 25 15 69,5 49 38 120 63 43 50 0,49
1"1/4 32 6 12 1810070000 32 17 81,5 59 48 150 76,5 89 50 0,81
1"1/2 40 4 8 1810080000 40 18 95 73 54 150 82,5 230 40 1,17
2" 50 2 4 1810100000 50 22 113 87 67 160 95 265 40 1,87
2"1/2* 65 2 4 1710120000 65 30,2 152 111 90 206 123 540 25 3,73
3"* 80 0 4 1710140000 80 33,3 177 136 105 206 133 873 25 5,95
4"* 100 0 2 1710180000 100 39,3 214 166 130 261 165 1390 25 10,57

Limiti di temperatura: -20°C +160°C.

*Art. 1710
