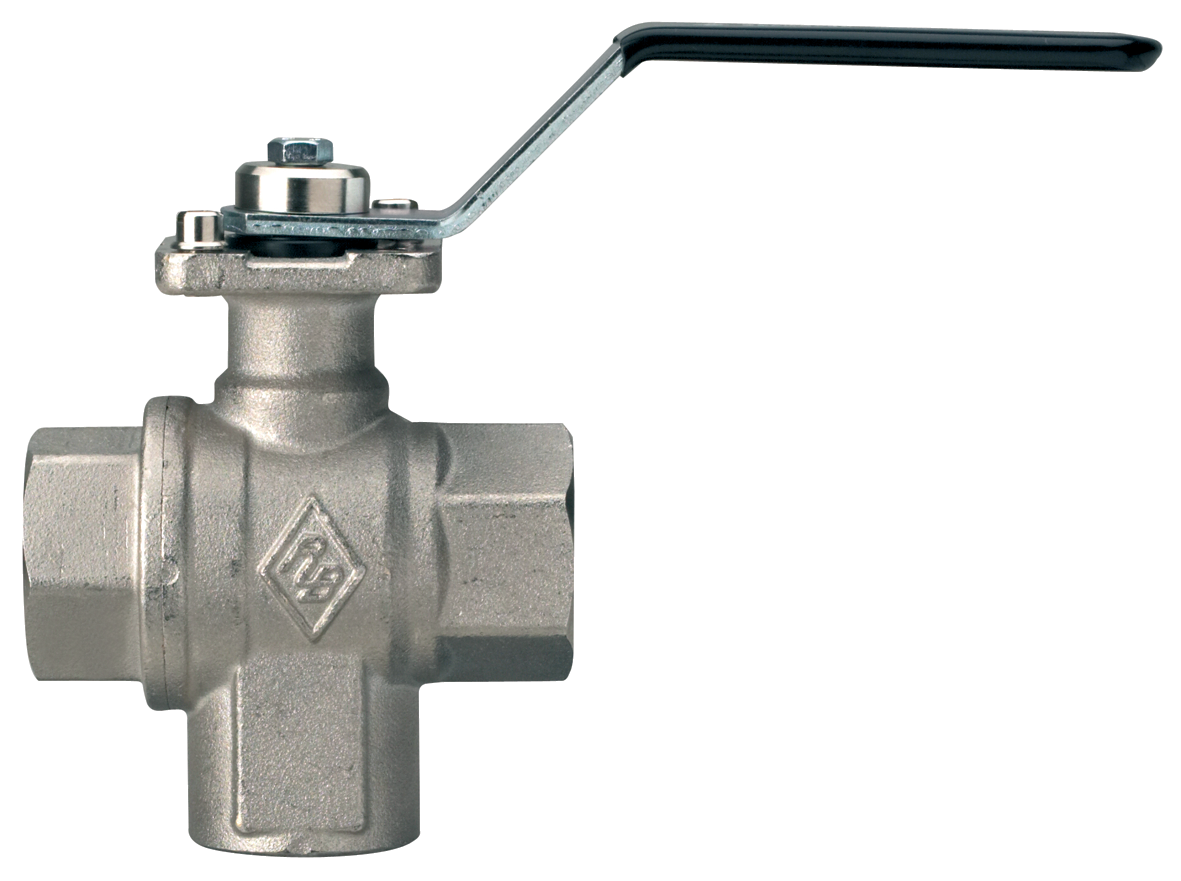

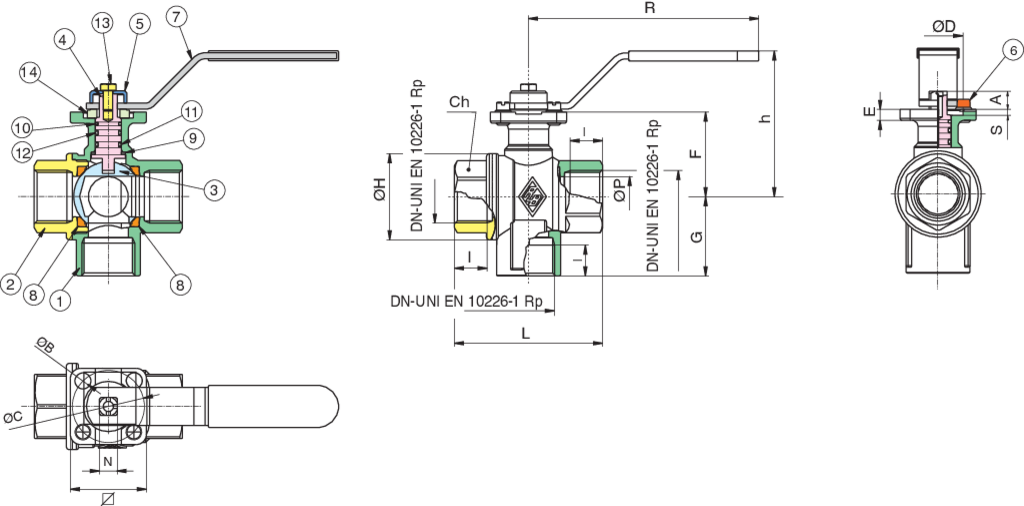

| Posizione | Nome parte | Materiale | N.° pezzi |
|---|---|---|---|
| 1 | CORPO | BRASS CW617N UNI EN 12165 | 1 |
| 2 | MANICOTTO | BRASS CW617N UNI EN 12165 | 1 |
| 3 | SFERA | BRASS CW617N UNI EN 12165 | 1 |
| 4 | ASTA | BRASS CW614N UNI EN 12164 | 1 |
| 5 | BUSSOLA | BRASS CW614N UNI EN 12164 | 1 |
| 6 | PERNI | BRASS CW614N UNI EN 12164 | 2 |
| 7 | LEVA | STEEL DD11 UNI EN 10111 | 1 |
| 8 | GUARNIZIONE SFERA | PTFE | 2 |
| 9 | GUARNIZIONE ANTIATTRITO | PTFE | 1 |
| 10 | GUARNIZIONE ANTIATTRITO | PTFE | 1 |
| 11 | O-RING | FKM | 2 |
| 12 | O-RING | EPDM | 2 |
| 13 | VITE | STEEL | 1 |
| 14 | RONDELLA | PA6 | 1 |
| MISURA | DN | BOX | MASTER BOX | CODICE | ØP | I | Ch | A | ØB | ØC | ØD | S | Quadro | E | F | G | N | ØH | L | h | R | Kv | PN | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 8 | 20 | 40 | 3110020000 | 10 | 11 | 22 | 7 | M7 | F03 36 | 25 | 2 | 38 | 5,5 | 28,5 | 26 | 9 | 28 | 52 | 60 | 115 | 1,5 | 25 | 0,34 |
| 3/8" | 10 | 20 | 40 | 3110030000 | 10 | 11,4 | 22 | 7 | M7 | F03 36 | 25 | 2 | 38 | 5,5 | 28,5 | 26 | 9 | 28 | 52 | 60 | 115 | 1,8 | 25 | 0,31 |
| 1/2" | 15 | 20 | 40 | 3110040000 | 15 | 15 | 27 | 9 | M7 | F03 36 | 25 | 2 | 38 | 6 | 31 | 33,5 | 9 | 34,5 | 64 | 62 | 115 | 3,9 | 25 | 0,42 |
| 3/4" | 20 | 15 | 30 | 3110050000 | 20 | 16,3 | 32 | 9 | M7 | F03 36 | 25 | 3 | 38 | 6 | 42 | 39,5 | 9 | 43 | 74 | 73 | 115 | 7,9 | 16 | 0,57 |
| 1" | 25 | 10 | 20 | 3110060000 | 25 | 19,1 | 41 | 9 | M7 | F03 36 | 25 | 3 | 38 | 6,5 | 45 | 47 | 9 | 53 | 89 | 76 | 115 | 13 | 16 | 0,85 |
| 1"1/4 | 32 | 6 | 12 | 3110070000 | 32 | 21,4 | 50 | 9 | M7 | F03 36 | 25 | 3 | 38 | 6 | 49 | 54,5 | 9 | 63 | 100 | 79,5 | 115 | 20,7 | 10 | 1,19 |
| 1"1/2 | 40 | 4 | 8 | 3110080000 | 40 | 21,4 | 55 | 11 | 7 | F05 50 | 35 | 3 | 50 | 8 | 61,5 | 61,5 | 11 | 77 | 110 | 95 | 170 | 38,7 | 10 | 1,82 |
| 2" | 50 | 2 | 4 | 3110100000 | 50 | 25,7 | 70 | 11 | 7 | F05 50 | 35 | 3 | 50 | 8,5 | 67 | 73 | 11 | 93 | 130 | 101 | 170 | 54 | 10 | 2,86 |
| 3"* | 80 | 0 | 2 | 3110140000 | 80 | 33,3 | 105 | - | - | - | - | - | - | - | - | 106 | 20 | 148 | 197 | 150 | 260 | 145,7 | 6 | 9,01 |
Limiti di temperatura: -15°C +120°C.
*Senza attacco ISO 5211.
