SÉRIE GAZ
/
VANNES Á BOISSEAU SPHÉRIQUE POUR GAZ
/
9700
VANNES Á BOISSEAU SPHÉRIQUE POUR GAZ

9700

Made in Italy

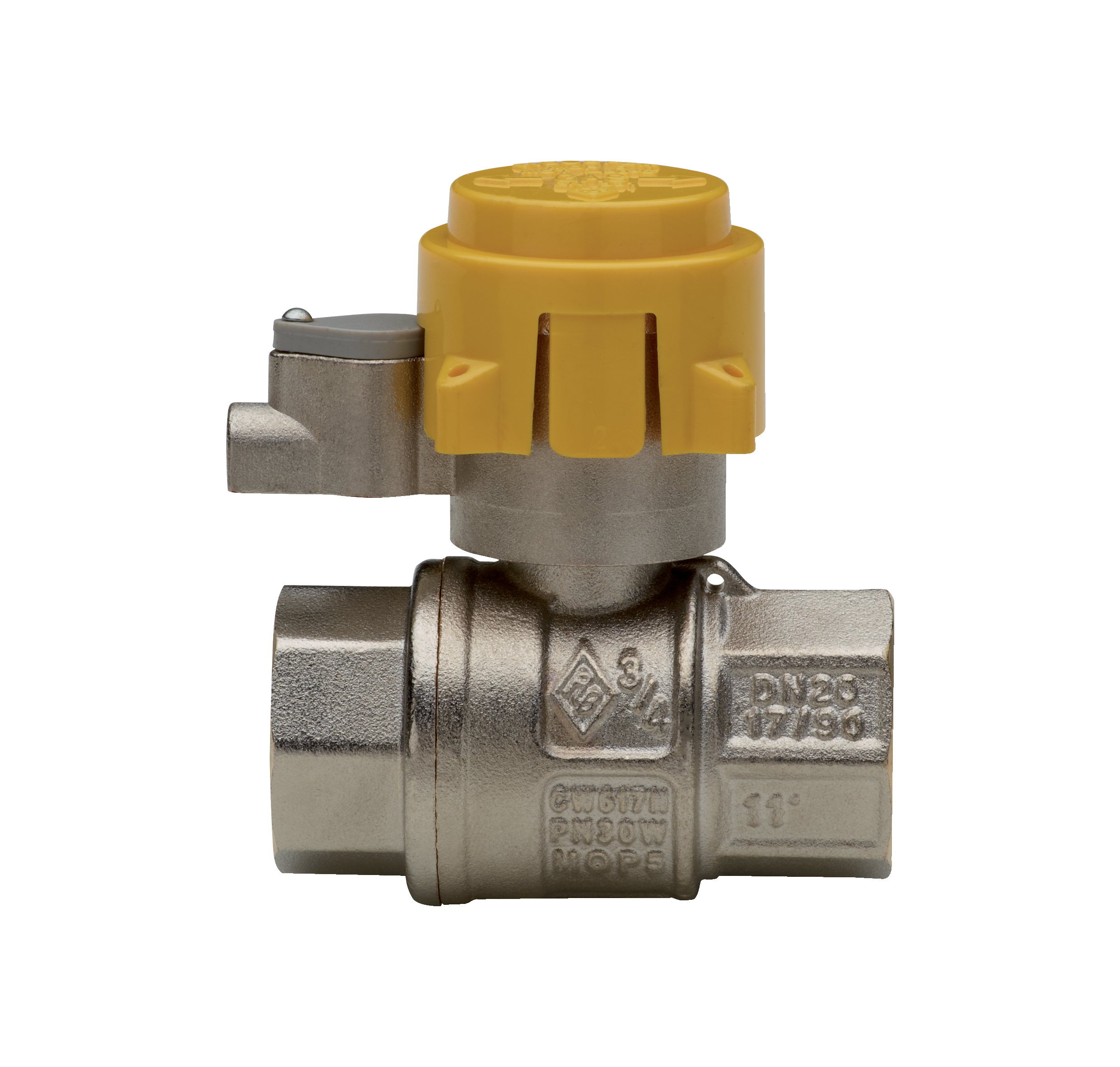

Robinet à boisseau sphérique à passage total pour gaz, taraudée F/F avec dispositif de sécurité pour colonne montante gaz avec capuchon de protection.
Spécifications techniques

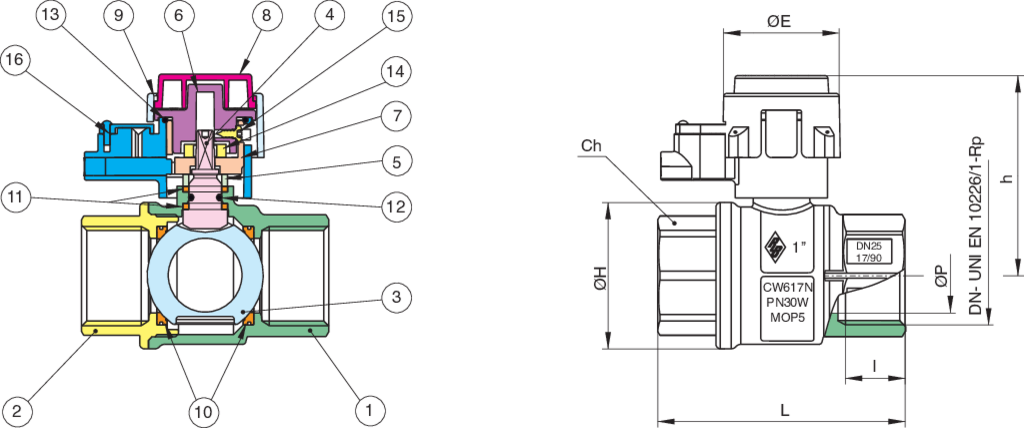

Position Nom de la pièce Matériel N.° pièces
1 CORPS BRASS CW617N UNI EN 12165 1
2 MANCHON BRASS CW617N UNI EN 12165 1
3 BILLE BRASS CW617N UNI EN 12165 1
4 TIGE BRASS CW614N UNI EN 12164 1
5 BAGUE DE PRESSE ETOUPE BRASS CW614N UNI EN 12164 1
6 CAPUCHON PLOMBABLE ZAMA G Zn Al 4 UNI EN 1774 1
7 COUVRE-SERRURE BRASS CW614N UNI EN 12164 1
8 CAPUCHON ABS 1
9 CAPUCHON ABS 1
10 JOINT DE TENUE BILLE PTFE 2
11 JOINT DE L’AXE/ANTIFRICTION PTFE 2
12 O-RING NBR 1
13 O-RING NBR 1
14 ECROU STEEL CL 04 1
15 VIS STEEL 1
16 SERRURE ZAMA G Zn Al 4 UNI EN 1774 1
TAILLE DN BOX MASTER BOX CODE ØP ØE I Ch ØH L h MOP Kg
1" 25 10 20 9700060000 25 39 19,1 38 49 83 67 5 0,64
1"1/4 32 6 12 9700070000 32 39 21,4 48 59 96 83 5 1,00
1"1/2 40 4 8 9700080000 40 39 21,4 54 73 108 89 5 1,54
2" 50 2 4 9700100000 50 39 25,7 67 87 127,5 99 5 2,13

Temperature range: -20°C +60°C.

The accessories, items 96T0-9602-97K0-5809, are available.
