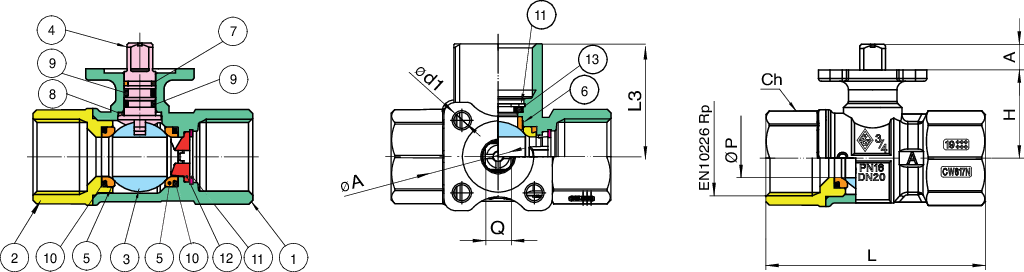

| Posición | Nombre de la pieza | Material | N.° piezas |
|---|---|---|---|
| 1 | CUERPO | BRASS CW 617N UNI EN 12420 | 1 |
| 2 | MANGUITO | BRASS CW 617N UNI EN 12420 | 1 |
| 3 | ESFERA | BRASS CW 617N UNI EN 12164 -UNI EN 12168 | 1 |
| 4 | EJE | BRASS CW 614N UNI EN 12164 -UNI EN 12168 | 1 |
| 5 | JUNTA ESFERA | PTFE 15% GRAPHITE FILLED | 2 |
| 6 | JUNTA ESFERA | PTFE | 1 |
| 7 | JUNTA ANTIFRICCIÓN | PTFE | 1 |
| 8 | JUNTA ANTIFRICCIÓN | PTFE 15% GRAPHITE FILLED | 1 |
| 9 | O-RING | EPDM | 2 |
| 10 | O-RING | EPDM | 2 |
| 11 | ANILLO DE RETENCIÓN | ACC.INOX\S-STEEL AISI 420 | 2 |
| 12 | MODULADOR | PPA (AMODEL 1145 HS) | 1 |
| 13 | MODULADOR | PA6.6 | 1 |

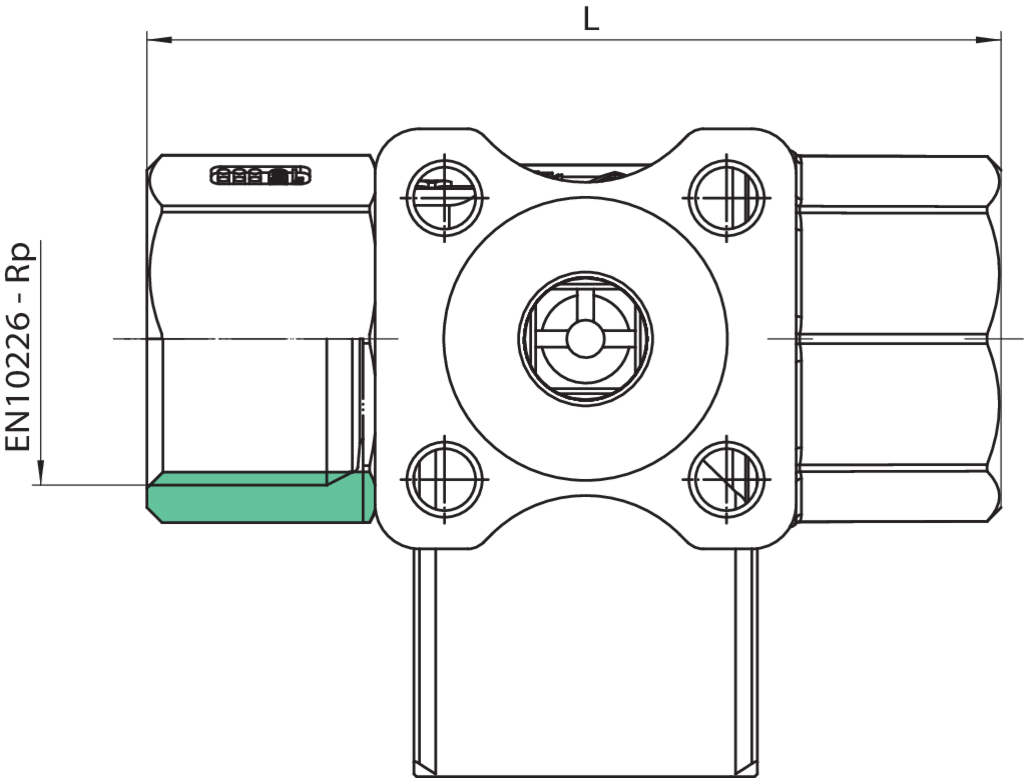

| TAMAÑO | DN | BOX | MASTER BOX | CÓDIGO | Kvs A-C | Kvs B-C | ØP | ØA | Ød1 | Ch | L | L3 | H | A | Q | PN | Control Disk | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 1 | 75 | 2006000401 | 0,4 | 0,28 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 1/2" | 15 | 1 | 75 | 2006000402 | 0,63 | 0,44 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 1/2" | 15 | 1 | 75 | 2006000403 | 1 | 0,7 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 1/2" | 15 | 1 | 75 | 2006000404 | 1,6 | 1,1 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 1/2" | 15 | 1 | 75 | 2006000405 | 2,5 | 1,75 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 1/2" | 15 | 1 | 75 | 2006000406 | 4 | 2,8 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 1/2" | 15 | 1 | 75 | 2006000407 | 6,3 | 4,4 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 1/2" | 15 | 1 | 75 | 2006000408 | 0,25 | 0,175 | 13,75 | 36 | 5,6 | 25 | 71,35 | 38,1 | 31 | 9 | 9 | 16 | 2 | 0,31 |
| 3/4" | 20 | 1 | 75 | 2006000501 | 6,3 | 4,4 | 13,75 | 36 | 5,6 | 31 | 77,1 | 39,6 | 31 | 9 | 9 | 16 | 2 | 0,40 |
| 3/4" | 20 | 1 | 75 | 2006000502 | 10 | 5 | 13,75 | 36 | 5,6 | 31 | 77,1 | 39,6 | 31 | 9 | 9 | 16 | 1 | 0,40 |
| 3/4" | 20 | 1 | 75 | 2006000503 | 4 | 2,8 | 13,75 | 36 | 5,6 | 31 | 77,1 | 39,6 | 31 | 9 | 9 | 16 | 2 | 0,40 |
| 1" | 25 | 1 | 30 | 2006000601 | 10 | 7 | 17,5 | 36 | 5,6 | 38 | 91 | 46,75 | 33 | 9 | 9 | 16 | 2 | 0,60 |
| 1" | 25 | 1 | 30 | 2006000602 | 16 | 8 | 17,5 | 36 | 5,6 | 38 | 91 | 46,75 | 33 | 9 | 9 | 16 | 1 | 0,60 |
| 1" | 25 | 1 | 30 | 2006000603 | 6,3 | 4,4 | 17,5 | 36 | 5,6 | 38 | 91 | 46,75 | 33 | 9 | 9 | 16 | 2 | 0,60 |
| 1"1/4 | 32 | 1 | 16 | 2006000701 | 16 | 11,2 | 22,3 | 36 | 5,6 | 48 | 103,75 | 54,5 | 43,5 | 9 | 9 | 16 | 2 | 1,03 |
| 1"1/4 | 32 | 1 | 16 | 2006000702 | 25 | 12,5 | 22,3 | 36 | 5,6 | 48 | 103,75 | 54,5 | 43,5 | 9 | 9 | 16 | 2 | 1,03 |
| 1"1/4 | 32 | 1 | 16 | 2006000703 | 10 | 7 | 22,3 | 36 | 5,6 | 48 | 103,75 | 54,5 | 43,5 | 9 | 9 | 16 | 2 | 1,03 |
| 1"1/2 | 40 | 1 | 16 | 2006000801 | 16 | 11,2 | 22,3 | 36 | 5,6 | 54 | 105,05 | 54,75 | 43,5 | 9 | 9 | 16 | 2 | 1,21 |
| 2" | 50 | 1 | 4 | 2006001001 | 25 | 17,5 | 27,5 | 36 | 5,6 | 67 | 126,7 | 65,4 | 48 | 9 | 9 | 16 | 2 | 2,05 |
Temperature range: -5°C +100°C.
