CATÁLOGO
/
SERIE ECOLOGIA
/
VÁLVULA DE MÍNIMO VITAL
/
2090 QB
VÁLVULA DE MÍNIMO VITAL

2090 QB

Made in Italy Made in Italy

Válvula esfera a paso total para medidor de agua, roscas hembra/hembra, palanca anti-manipulación, con mínimo vital y esfera con sistema de aclarado automático.

Especificaciones técnicas

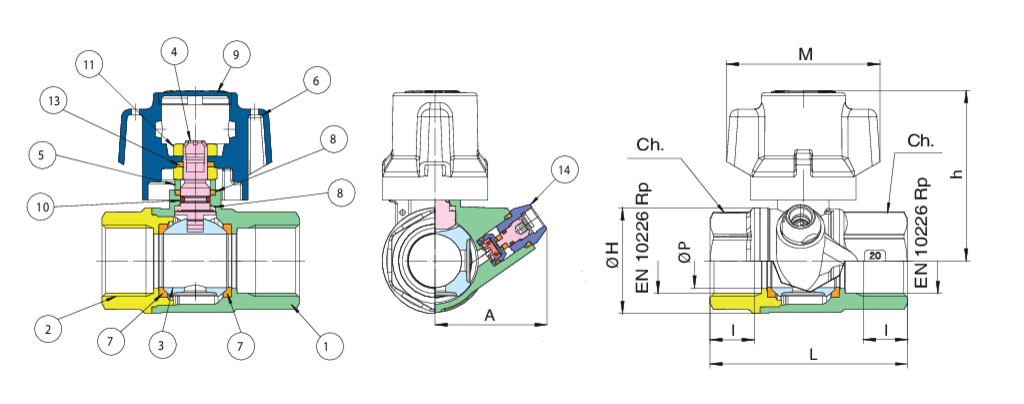

Posición Nombre de la pieza Material N.° piezas
1 BODY BRASS CW617N UNI EN 12420 1
2 END CONNECTION BRASS CW617N UNI EN 12420 1
3 BALL BRASS CW617N UNI EN 12420 1
4 STEM BRASS CW 614N UNI EN 12164 -UNI EN 12168 1
5 PACKING GLAND BRASS CW 614N UNI EN 12164 -UNI EN 12168 1
6 T-HANDLE PAmxD6 1
7 BALL SEAT PTFE 2
8 STEM SEAL/THRUST WASHER PTFE 2
9 TAP PTFE 1
10 O-RING NBR 1
11 NUT STEEL CL 04 UNI EN ISO 898 2
12 TUERCA HEPTAGONAL STEEL AISI430F 1
13 WASHER STEEL CL 04 UNI EN 10020 1
14 OBTURADOR BRASS CW614N UNI EN12164-UNI EN12168 1
TAMAÑO DN BOX MASTER BOX CÓDIGO Minimum vital (L/gg) ØP I L ØH Ch M A h Kv PN Kg
1/2" 15 15 60 2090040150 150 15 15 64,5 33 27 57 38,5 55,5 16 64 0,30
1/2" 15 15 60 2090040300 300 15 15 64,5 33 27 57 38,5 55,5 16 64 0,30
1/2" 15 15 60 2090040600 600 15 15 64,5 33 27 57 38,5 55,5 16 64 0,30
3/4" 20 10 40 2090050150 150 20 16,3 73 39 32 57 40,5 63 29 64 0,41
3/4" 20 10 40 2090050300 300 20 16,3 73 39 32 57 40,5 63 29 64 0,41
3/4" 20 10 40 2090050600 600 20 16,3 73 39 32 57 40,5 63 29 64 0,41
1" 25 10 20 2090060150 150 25 19,1 85 49 38 57 43,5 66,5 42,5 64 0,60
1" 25 10 20 2090060300 300 25 19,1 85 49 38 57 43,5 66,5 42,5 64 0,60
1" 25 10 20 2090060600 600 25 19,1 85 49 38 57 43,5 66,5 42,5 64 0,60
