ERO-SFER

4904

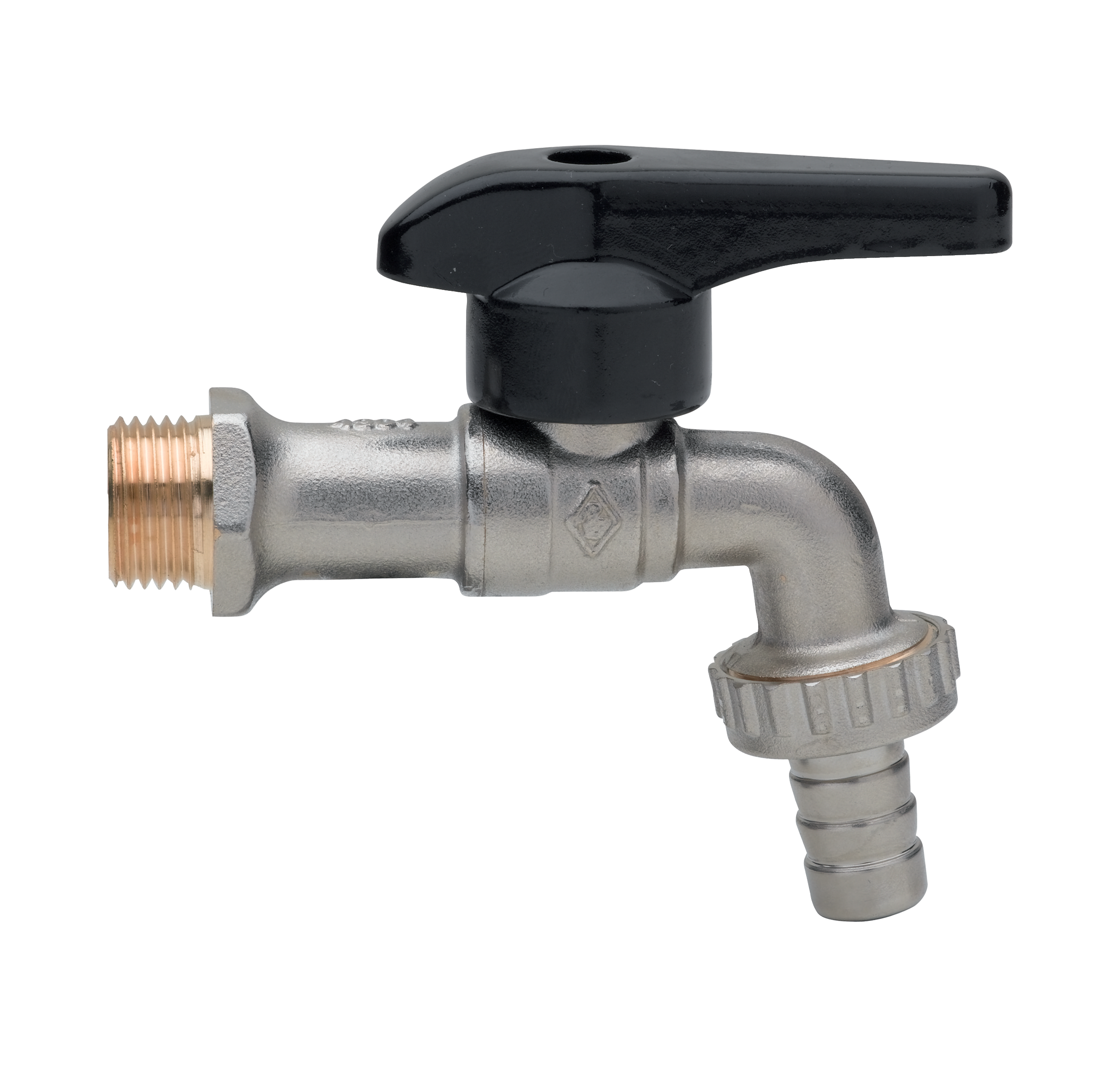

Kugelauslaufhahn mit Schlauchtülle und Aluminiumhebel.

Technische Spezifikationen

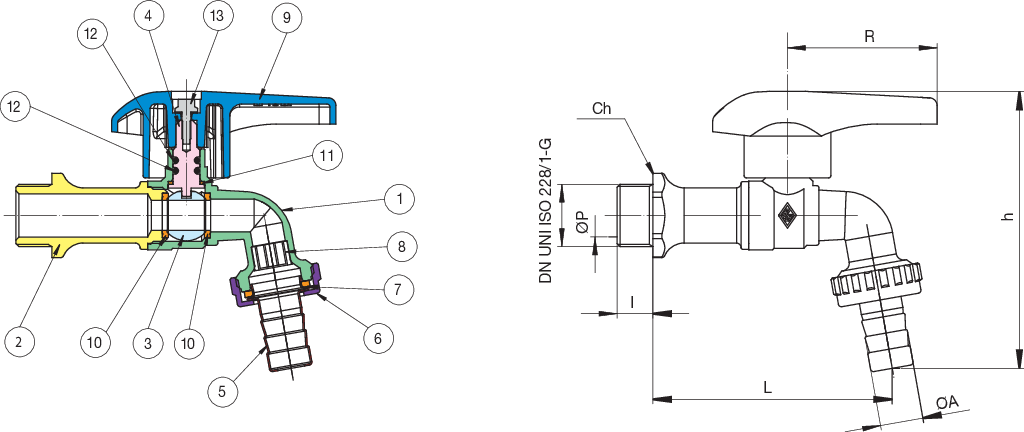

Position	Teilname	Material	Nr. Stück
1	GEHÄUSE	BRASS CW617N UNI EN 12165	1
2	MUFFE	BRASS CW617N UNI EN 12165	1
3	KUGEL	BRASS CW614N UNI EN 12164	1
4	SPINDEL	BRASS CW614N UNI EN 12164	1
5	SCHLAUCHTÜLLE	BRASS CW508L	1
6	VERSCHRAUBRING	BRASS CW617N UNI EN 12165	1
7	FLACHE DICHTUNG	PVC	1
8	SIEB	HDPE	1
9	GRIFF	ALUMINIUM EN-AC 46100 EN 1706	1
10	KUGELDICHTUNG	PTFE	2
11	ASIENTO EJE / ANTIFRICCIÓN	PTFE	1
12	O-RING	NBR	2
13	MUTTER	STEEL CL 4.8	1

GRÖßE	DN	BOX	MASTER BOX	CODE	ØP	I	Ch	ØA	L	h	R	PN	Kg
3/8"	10	20	40	4904030000	10	12	25	15,5	79	92,5	50	30	0,21
1/2"	15	20	40	4904040000	10	12	25	15,5	80	92,5	50	30	0,21
3/4"	20	10	20	4904050000	12	15	30	20,5	92	105	50	30	0,30
1"	25	10	20	4904060000	15	18	38	25,5	100	117,5	50	30	0,50

Temperature range: -20°C +90°C.
