KUGELHÄHNE FÜR GAS

9011

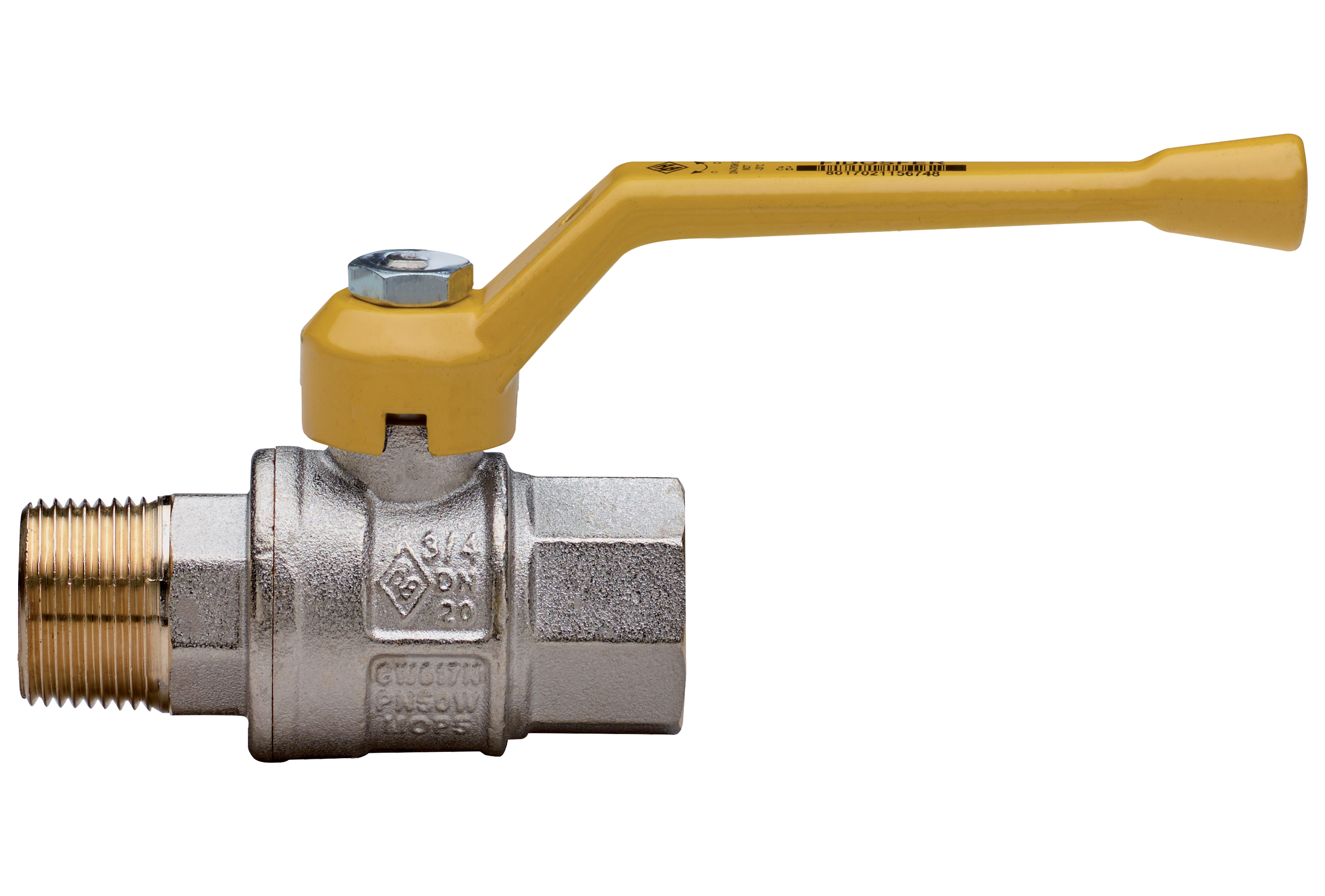

Kugelhahn mit vollem Durchgang für Gas, IG/AG mit Aluminiumhebel.

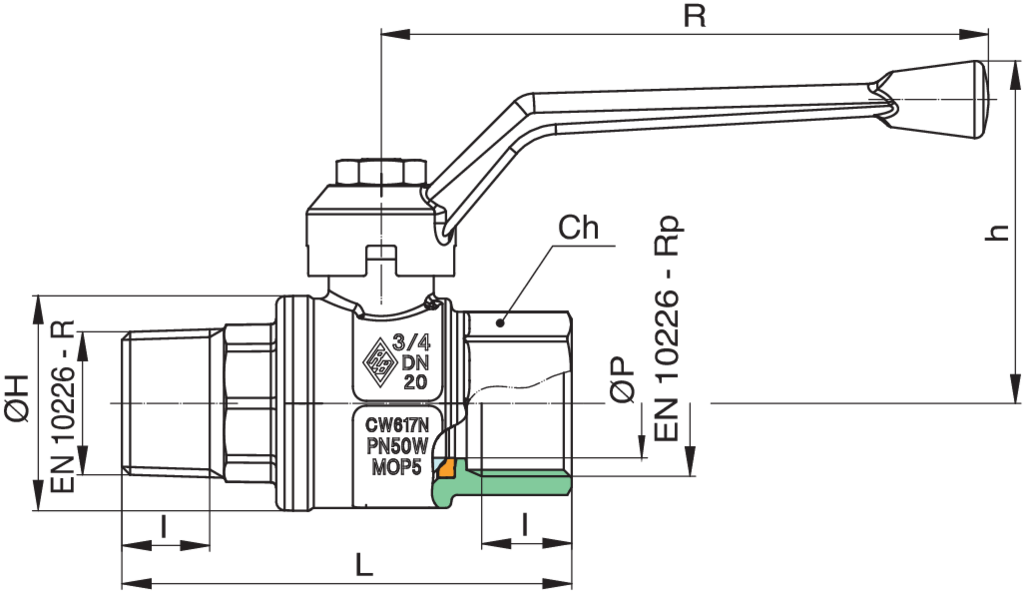

Technische Spezifikationen

GRÖßE	DN	BOX	MASTER BOX	CODE	ØP	I	L	ØH	Ch	R	h	MOP	Kg
1/4"	8	20	80	9011020000	10	11	59	23	20	95	46,5	5	0,14
3/8"	10	20	80	9011030000	10	11,4	59,5	23	20	95	46,5	5	0,14
1/2"	15	20	80	9011040000	15	15	72,5	33	25	95	50	5	0,21
3/4"	20	10	40	9011050000	20	16,3	81,5	39	31	110	62	5	0,36
1"	25	10	20	9011060000	25	19,1	94,5	49	38	110	66	5	0,54
1"1/4	32	6	12	9011070000	32	21,4	111	59	48	160	79	5	0,91
1"1/2	40	4	8	9011080000	40	21,4	119	73	54	160	85,5	5	1,27
2"	50	2	4	9011100000	50	25,7	141,5	86	67	170	103	5	2,03
2"1/2	65	2	4	9011120000	65	30,2	175	111	90	205	129	5	4,05
3"	80	-	3	9011140000	80	33,3	203,5	136	105	205	140	5	6,27
4"	100	-	2	9011180000	100	39,3	250	166	130	260	160	5	11,79

Temperature range: -20°C +60°C.
