VANNES Á BOISSEAU SPHÉRIQUE POUR GAZ
/
9000
VANNES Á BOISSEAU SPHÉRIQUE POUR GAZ
9000

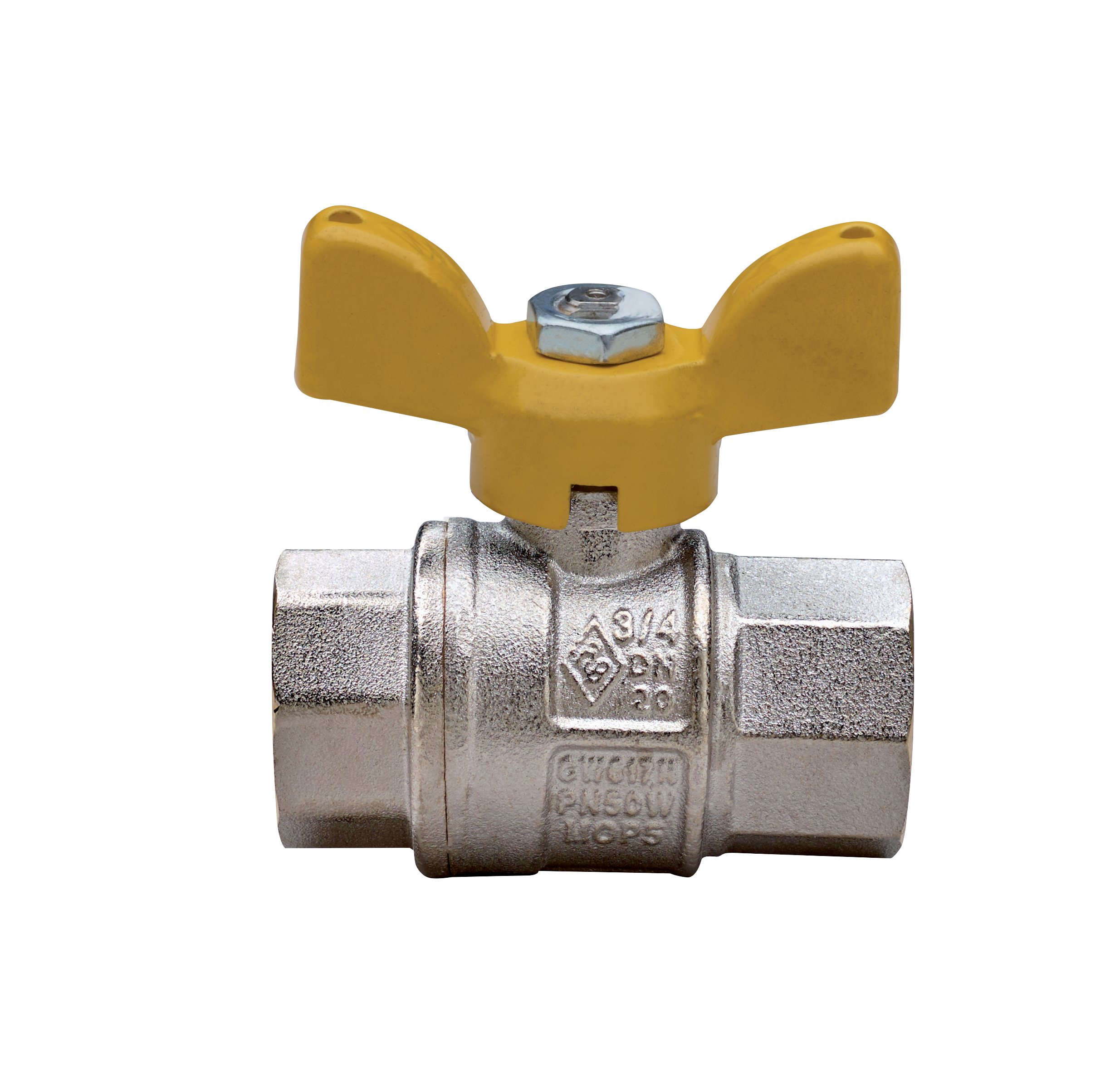

Robinet à boisseau sphérique à passage total pour gaz taraudée F/F, avec poignée à papillon en aluminium.

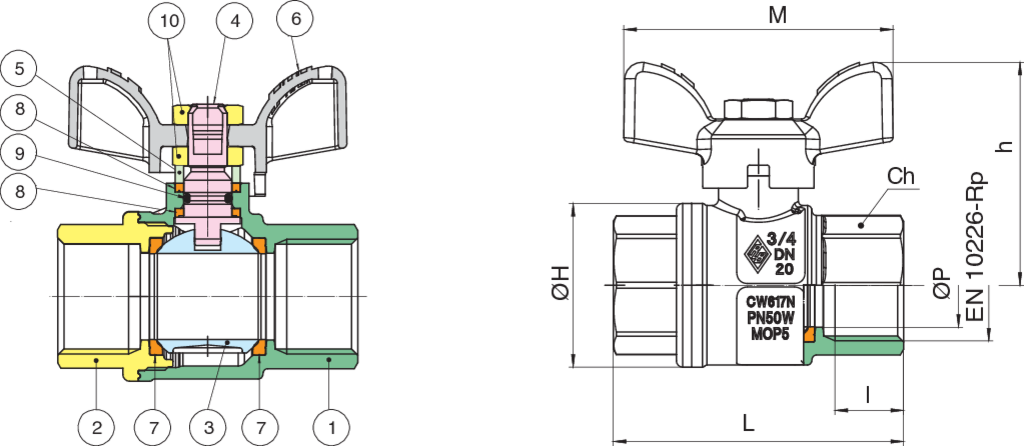

Spécifications techniques
Position
Nom de la pièce
Matériel
N.° pièces
1
CORPS
BRASS CW617N UNI EN 12165
1
2
MANCHON
BRASS CW617N UNI EN 12165
1
3
BILLE
BRASS CW617N UNI EN 12165
1
4
TIGE
BRASS CW614N UNI EN 12164
1
5
BAGUE DE PRESSE ETOUPE
BRASS CW614N UNI EN 12164
1
6
POIGNÉE A PAPILLON
ALUMINIUM EN-AC 46100 EN 1706
1
7
JOINT DE TENUE BILLE
PTFE
2
8
O-RING
NBR
1
9
JOINT DE L’AXE/ANTIFRICTION
PTFE
2
10
ECROU
STEEL CL 04
2
TAILLE
DN
BOX
MASTER BOX
CODE
ØP
I
L
ØH
Ch
M
h
MOP
Kg
1/4"
8
20
80
9000020000
10
11
51,5
23
20
50
37,5
5
0,14
3/8"
10
20
80
9000030000
10
11,4
51,5
23
20
50
37,5
5
0,12
1/2"
15
20
80
9000040000
15
15
62
33
25
50
41
5
0,19
3/4"
20
10
40
9000050000
20
16,3
69
39
31
64
53
5
0,32
1"
25
10
20
9000060000
25
19,1
83
49
38
64
57
5
0,50
Temperature range: -20°C +60°C.

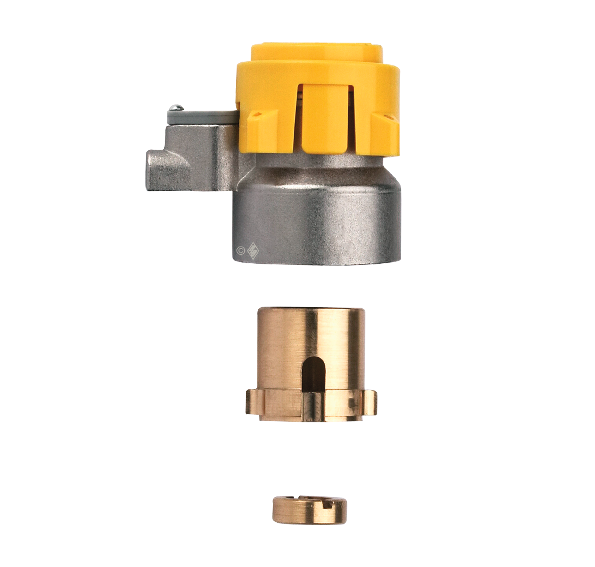

The accessories, items 96T0-9602-97K0, are available.
