Technische Spezifikationen

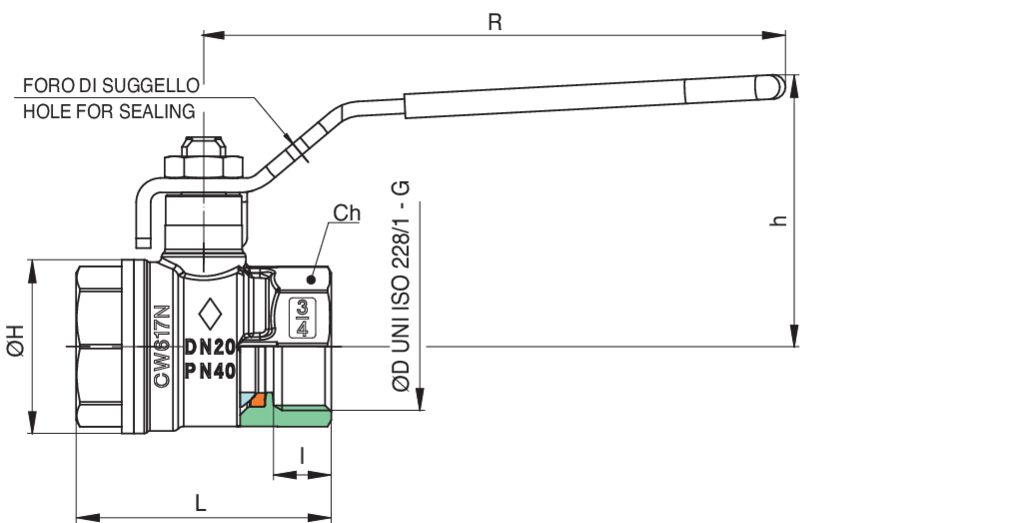

GRÖßE DN BOX MASTER BOX CODE I L ØH Ch R h Kv PN Kg
1/4"* 8 20 80 1710020000 11 51,5 23 20 95 43 5,4 64 0,15
3/8"* 10 20 80 1710030000 11,4 51,5 23 20 95 43 6 64 0,14
1/2" 15 20 80 1510040000 12 47,5 30 25 96 45 15,7 50 0,16
3/4" 20 10 40 1510050000 12 53 36 31 121 56,5 28 40 0,26
1" 25 10 20 1510060000 14,5 65,5 43,5 38 121 59 41,5 40 0,39
1"1/4 32 6 12 1510070000 16 76,5 53 48 151 72,5 84,6 40 0,67
1"1/2 40 4 8 1510080000 18 89 65 54 151 78,5 218,5 40 0,96
2" 50 2 4 1510100000 19 103 80 67 160 91,5 251,5 40 1,58
2"1/2 65 2 4 1510120000 24 129,5 104 83 206 116,5 513 16 2,75
3" 80 - 4 1510140000 27 151 126 98 206 127 829,4 16 4,30
4" 100 - 2 1510180000 32 185 154,5 125 206 141 1320,5 16 7,74

Temperature range: -20°C +160°C.

*Art. 1710
