VÁLVULA DE MÍNIMO VITAL

2091 QB

Válvula de bola para agua, entrada de contador, paso total, conexiones M/H, unidireccional, mariposa con sistema anti-manipulación, equipada con dispositivo de mínimo vital y esfera dotada de sistema de vaciado automático.

Especificaciones técnicas

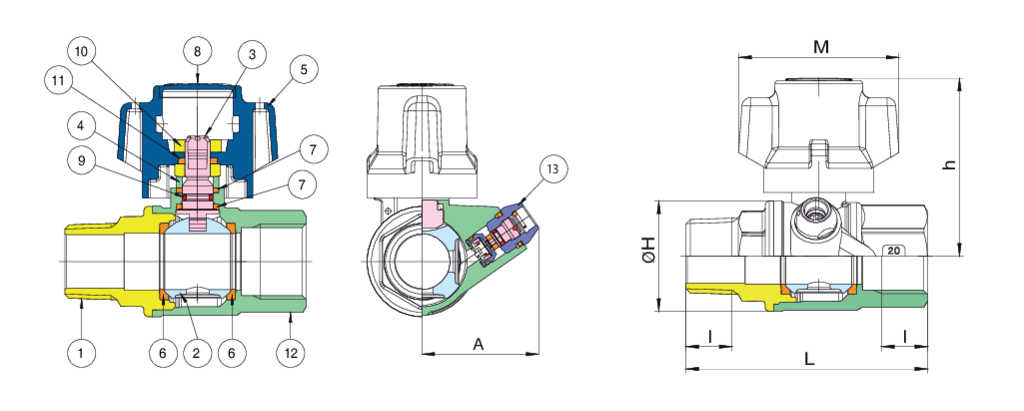

Posición	Nombre de la pieza	Material	N.° piezas
1	BODY	BRASS CW617N UNI EN 12420	1
2	END CONNECTION	BRASS CW617N UNI EN 12420	1
3	BALL	BRASS CW617N UNI EN 12420	1
4	STEM	BRASS CW 614N UNI EN 12164 -UNI EN 12168	1
5	PACKING GLAND	BRASS CW 614N UNI EN 12164 -UNI EN 12168	1
6	T-HANDLE	PAmxD6	1
7	BALL SEAT	PTFE	2
8	STEM SEAL/THRUST WASHER	PTFE	2
9	TAP	PTFE	1
10	O-RING	NBR	1
11	NUT	STEEL CL 04 UNI EN ISO 898	2
12	TUERCA HEPTAGONAL	STEEL AISI430F	1
13	WASHER	STEEL CL 04 UNI EN 10020	1
14	OBTURADOR	BRASS CW614N UNI EN12164-UNI EN12168	1

TAMAÑO	DN	BOX	MASTER BOX	CÓDIGO	Minimum vital (L/gg)	ØP	I	L	ØH	Ch	M	A	h	Kv	PN	Kg
1/2"	15	15	60	2091040150	150	15	15	75	33	27	57	38,5	55,5	16	64	0,33
1/2"	15	15	60	2091040300	300	15	15	75	33	27	57	38,5	55,5	16	64	0,33
1/2"	15	15	60	2091040600	600	15	15	75	33	27	57	38,5	55,5	16	64	0,33
3/4"	20	10	40	2091050150	150	20	16,3	88,5	39	32	57	40,5	63	29	64	0,46
3/4"	20	10	40	2091050300	300	20	16,3	88,5	39	32	57	40,5	63	29	64	0,46
3/4"	20	10	40	2091050600	600	20	16,3	88,5	39	32	57	40,5	63	29	64	0,46
1"	25	10	20	2091060150	150	25	19,1	96,5	49	38	57	43,5	66,5	42,5	64	0,65
1"	25	10	20	2091060300	300	25	19,1	96,5	49	38	57	43,5	66,5	42,5	64	0,65
1"	25	10	20	2091060600	600	25	19,1	96,5	49	38	57	43,5	66,5	42,5	64	0,65

Disponibili accessori, artt. 6423-5809000RE1-6805000000-6805000001-6805, a pagg. 418-419-420. - The accessories, items 6423-5809000RE1-6805000000-6805000001-6805,are available. See at pages 418-419-420.
