FIDO-CASA
/
9370
FIDO-CASA

9370

Made in Italy

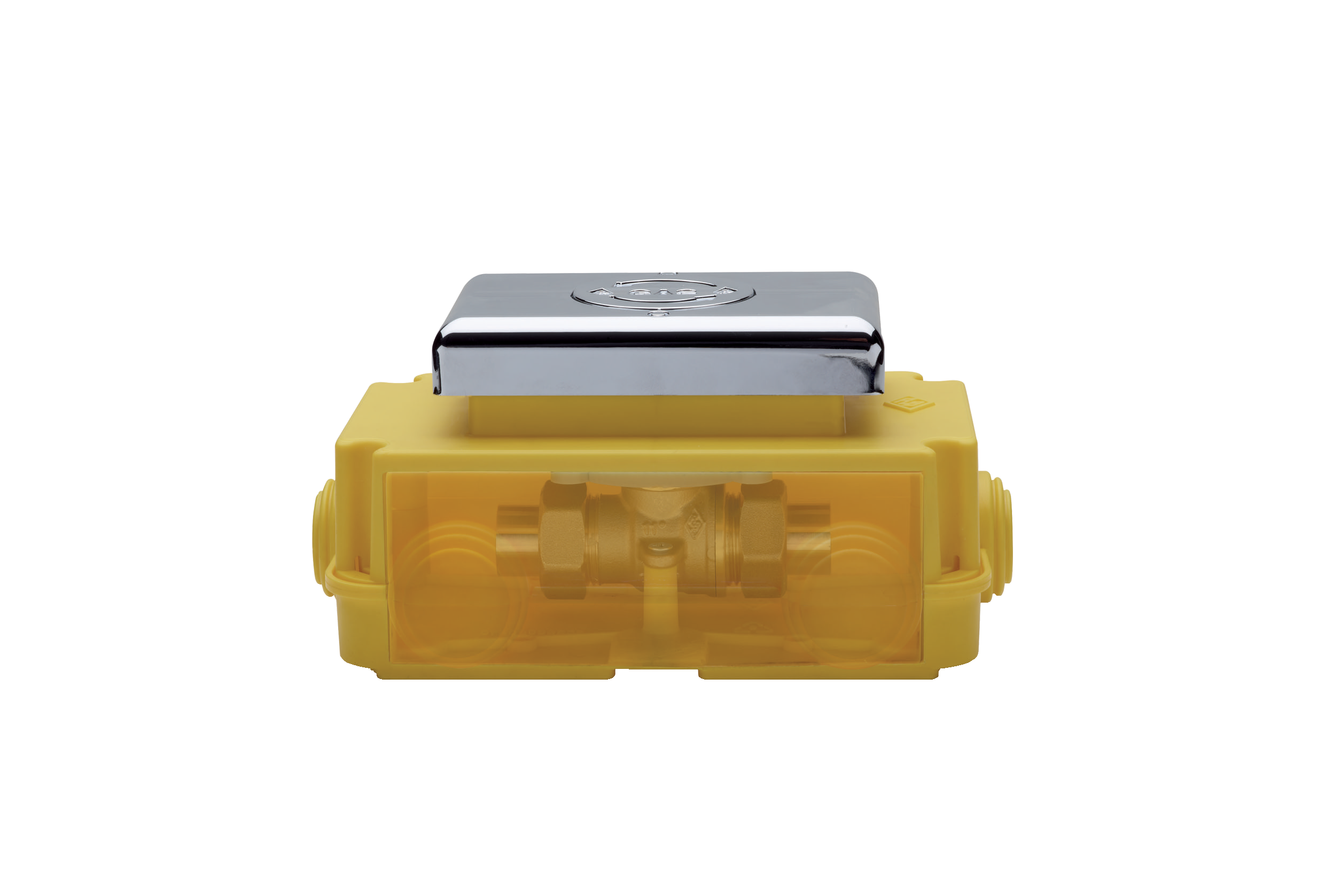

Unterflurkugelhahn für Gas, lötanschluss und Inspektionsschachtel nach UNI 7129, UNI 11528 Norm, mit Sicherheitshebel mit “pressen und drehen” Bedienknopf.
Technische Spezifikationen

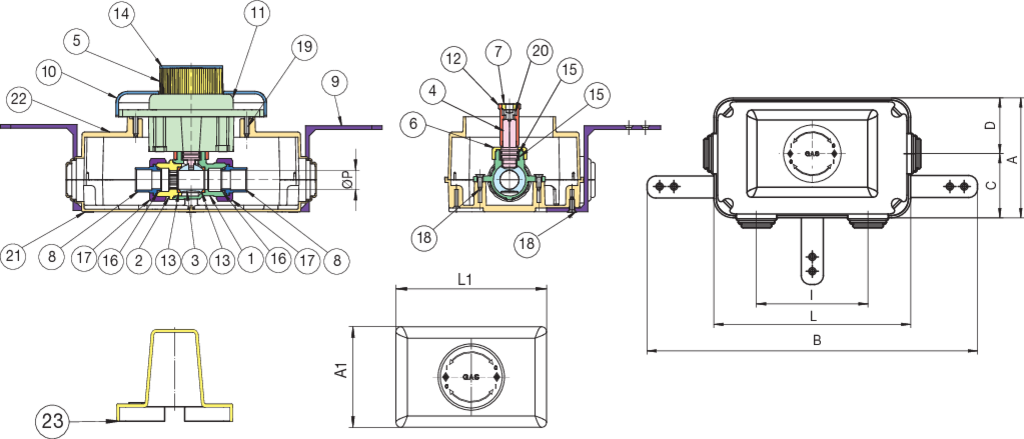

Position Teilname Material Nr. Stück
1 GEHÄUSE BRASS CW617N UNI EN 12165 1
2 MUFFE BRASS CW614N UNI EN 12164 1
3 KUGEL BRASS CW617N UNI EN 12165 1
4 SPINDEL BRASS CW614N UNI EN 12164 1
5 RING ABS 1
6 RING BRASS CW614N UNI EN 12164 1
7 RING BRASS CW614N UNI EN 12164 1
8 VERBINDUNGSSTÜK BRONZE G Cu Sn5 Zn5 Pb5 2
9 LAGER POM 3
10 PLATTE ABS 1
11 BEDIENUNGSSYSTEM POM 1
12 ALLONGE BRASS CW614N UNI EN 12164 1
13 KUGRLDICHTUNG PTFE 2
14 KAPPE ABS 1
15 O-RING NBR 2
16 O-RING HNBR 2
17 MUTTER BRASS CW617N UNI EN 12165 2
18 SCHRAUBE STEEL 5
19 SCHRAUBE STEEL 2
20 SCHRAUBE BRASS CW614N UNI EN 20898 1
21 INSPEKTIONSSCHACHTEL HIPS 1
22 INSPEKTIONSSCHACHTEL HIPS 1
23 ABDECKUNG HIPS 1

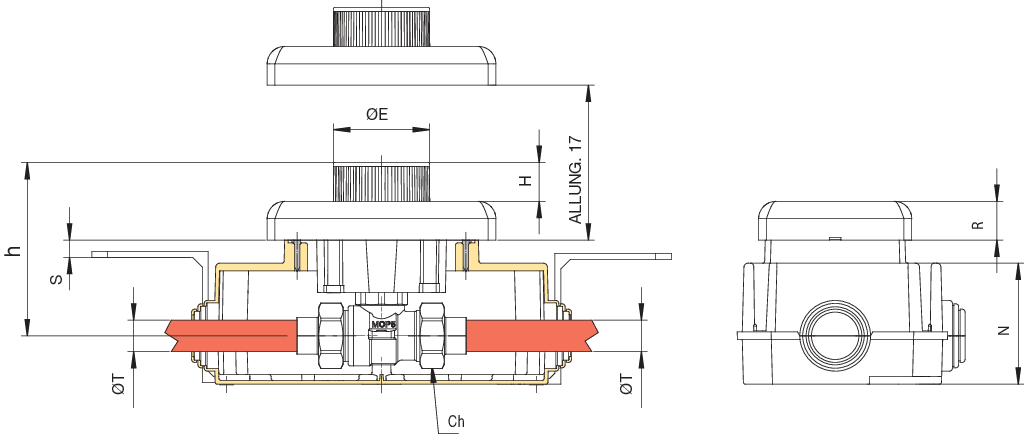

GRÖßE DN BOX MASTER BOX CODE MATERIALE - MATERIALS ØT ØP A A1 B C D ØE h H I Ch L L1 N R S Kg
12 15 1 3 9370120000* PLASTICA CROMATA - CROMED PLASTIC 12 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,47
12 15 1 4 9370120001* PLASTICA NERA - BLACK PLASTIC 12 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,47
12 15 1 4 9370120002* PLASTICA BIANCA - WHITE PLASTIC 12 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,47
14 15 1 3 9370140000* PLASTICA CROMATA - CROMED PLASTIC 14 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,48
14 15 1 4 9370140001* PLASTICA NERA - BLACK PLASTIC 14 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,48
14 15 1 4 9370140002* PLASTICA BIANCA - WHITE PLASTIC 14 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,48
16 15 1 3 9370160000* PLASTICA CROMATA - CROMED PLASTIC 16 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,46
16 15 1 4 9370160001* PLASTICA NERA - BLACK PLASTIC 16 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,46
16 15 1 4 9370160002* PLASTICA BIANCA - WHITE PLASTIC 16 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,46
18 15 1 3 9370180000* PLASTICA CROMATA - CROMED PLASTIC 18 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,47
18 15 1 4 9370180001* PLASTICA NERA - BLACK PLASTIC 18 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,47
18 15 1 4 9370180002* PLASTICA BIANCA - WHITE PLASTIC 18 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,47
22 15 1 3 9370220000* PLASTICA CROMATA - CROMED PLASTIC 22 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,53
22 15 1 4 9370220001* PLASTICA NERA - BLACK PLASTIC 22 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,53
22 15 1 4 9370220002* PLASTICA BIANCA - WHITE PLASTIC 22 15 109 80 299 58 51 50 90 20 101 30 178 120 62,5 20 9 0,53

*937 C valve included.
